Magnetización longitudinal a un muelle automotriz

INTRODUCCION:

Para trabajar piezas con recubrimientos nos vemos obligados a eliminar una parte del mismo, para poder aplicar magnetismo con puntas o en piezas roladas donde el acero toma curvaturas o configuraciones complejas lo que complica la inspección.

En esta aplicación mostraremos como inspeccionarlas formando una bobina con las puntas para verificar la integridad superficial de las piezas.

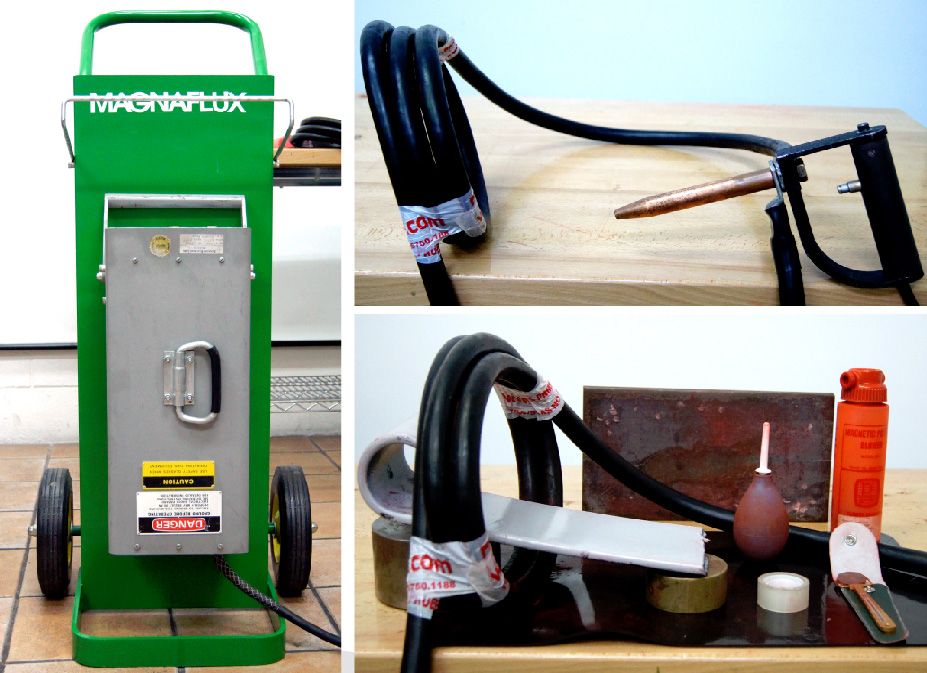

Material a utilizar

• Equipo magnético portatil.
• Puntas de contacto.
• Pieza rolada (muelle automotriz).
• Particulas magnéticas (rojas).
• Indicador de flujo magnetico tipo pastel.

AJUSTE Y PREPARACIÓN DEL EQUIPO.

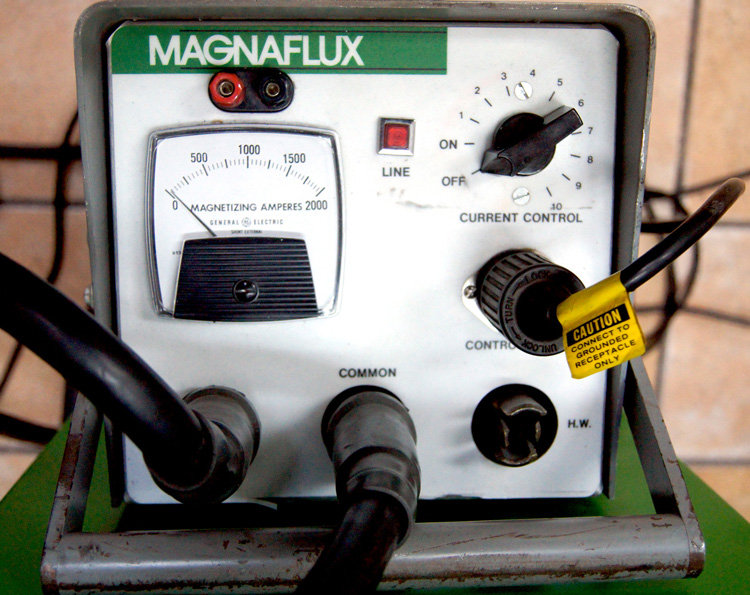

El primer paso es configurar el equipo en modo corriente alterna para inspección superficial.

Cabe mencionar que tiene el modo corriente DIRECTA rectificada de media onda (HWDC) para tener penetración en la pieza.

Es importante tomar en cuenta que por cada espira del cable que forma la bobina, se va multiplicando el Amperaje.

PROCEDIMIENTO.

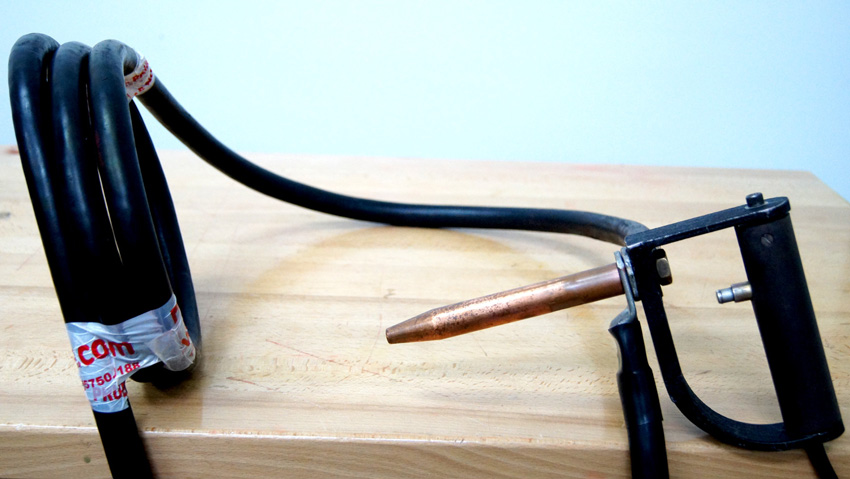

Realizamos una adaptación con las puntas para generar un campo electromagnético.

Ya encendido el equipo, aplicamos corriente.

Rociamos partículas Magnéticas, verificamos la dirección del flujo magnético con un indicador tipo pastel que nos muestra la orientación de las discontinuidades.

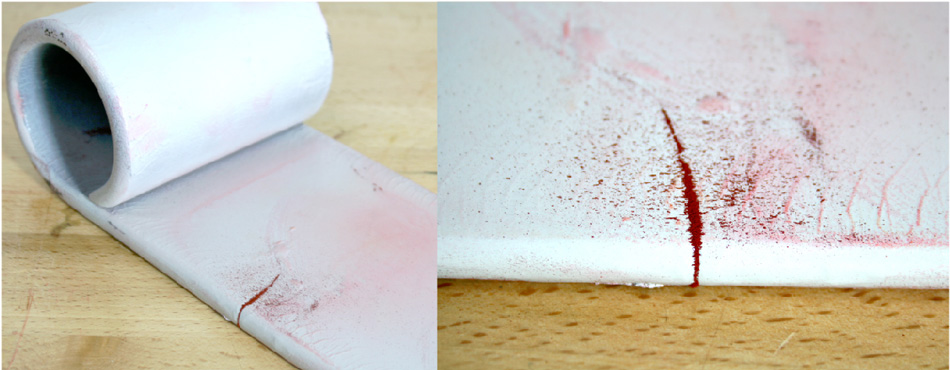

Eliminamos el sobrante de partículas y observamos la superficie en busca de discontinuidades.

Registramos la discontinuidad para poder llevarla en tamaño real a nuestro reporte.

CONCLUSIÓN:

Podemos concluir que al aplicar la técnica de "partículas magnéticas" con puntas se tiene la opción de crear una bobina con ellas y así realizar una inspección a piezas con configuración y acabados complejos.
