Medición de Espesores con Compensación de Temperatura.

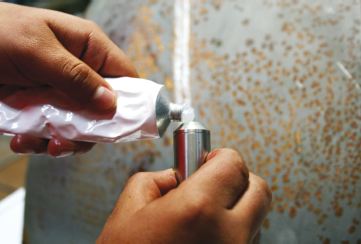

5. Colocamos el acoplante para alta temperatura en el transductor, es importante recordar que no se debe de mantener acoplado el transductor por mas de 5 segundos.

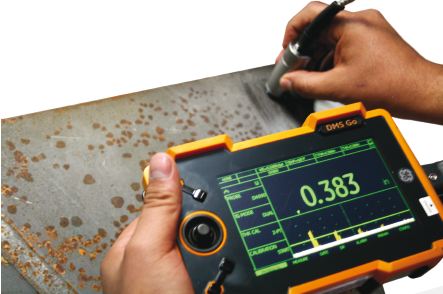

6. Realizamos la medición del espesor, sin activar la compensación de temperatura, en donde se aprecia que el espesor del material se ha dilatado y la lectura que tenemos actualmente es de 0.383".

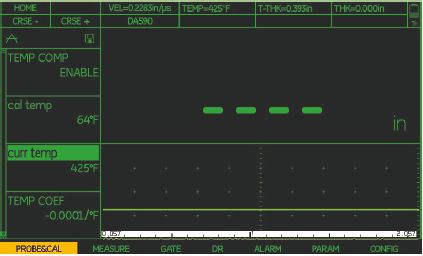

Configuramos el equipo para que realice la compensación de temperatura en el menú PROBE&CAL, modificando el parámetro TEMP COMP a ENABLE, otros parámetros que se necesitan configurar en el equipo son: CAL TEMP, es el valor de temperatura de la pieza con la cual se ha ajustado el equipo, en esta ocasión fue de 18°C es decir 64.4°F. CURR TEMP, es el valor de la temperatura a la cual se encuentra la pieza inspeccionada, para este ejemplo es de 218°C o 464°F. TEMP COEF, es el coeficiente de temperatura, para el acero este coeficiente es de -0.0001/°F.

Para determinar el coeficiente se puede utilizar la siguiente formula:

donde:

LF: Es el espesor final, eEs decir el espesor de la pieza calentada.

L0: Es el espesor inicial, es decir el espesor de la pieza a temperatura ambiente.

tF: Es la temperatura de la pieza calentada.

t0: Es la temperatura de la pieza con que se ajusto el equipo.

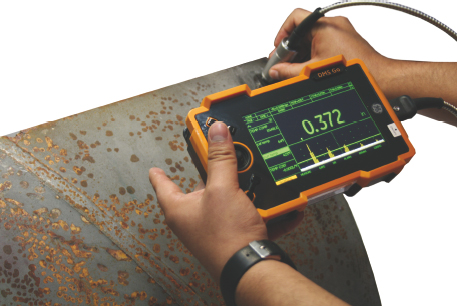

Una vez configurado el equipo con la compensación de temperatura realizamos la medición en donde se observa que la lectura actual es de 0.372", la cual corresponde al espesor de la pieza inspeccionada antes de ser calentada.
