UltraTips 132
Medición de Espesores con Compensación de Temperatura.
En la medición de espesores nos encontramos con altas temperaturas en los componentes a inspeccionar, esto debe considerarse un factor importante ya que este modifica el espesor del mismo (a este efecto se le conoce como dilatación térmica lineal).
Dilatación Térmica Lineal
De una forma general, cuando aumentamos la temperatura de un cuerpo sólido o líquido, aumentamos la agitación de las partículas que forman este cuerpo; esto causa un alejamiento entre las partículas resultando en un aumento en una de sus dimensiones (largo, ancho o altura).

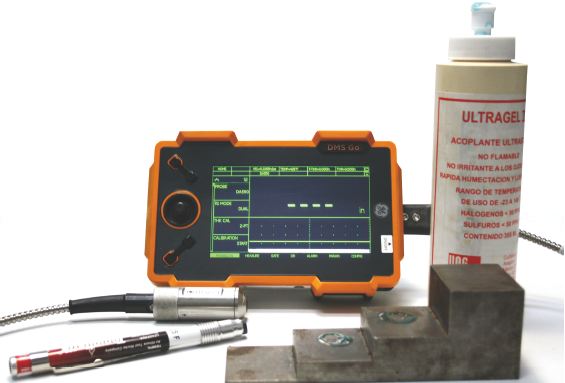

Para esta aplicación utilizaremos el equipo DMS Go el cual cuenta con la opción para compensación de temperatura, el transductor HT400A el cual tiene un rango de temperatura de hasta 540°C, acoplante HI-TEMP CO (XH-010) el cual soporta hasta 288°C y un marcador indicador de temperatura de 218°C.

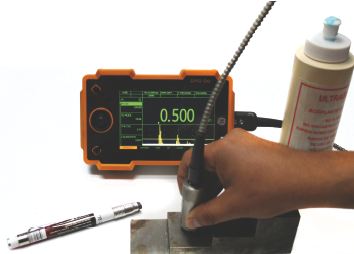

1. El primer paso es ajustar el equipo a dos puntos con el bloque de calibración de pasos en temperatura ambiente, se verifican que las lecturas seán correctas.

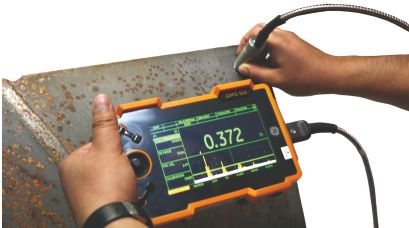

2. Una vez ajustado el equipo se realiza la medición del espesor en la pieza a temperatura ambiente, en donde obtenemos una medición de 0.372".

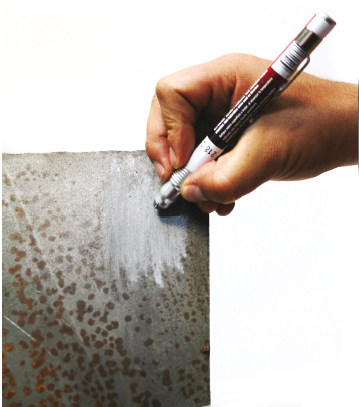

3. Marcamos con el crayón indicador la zona a calentar.

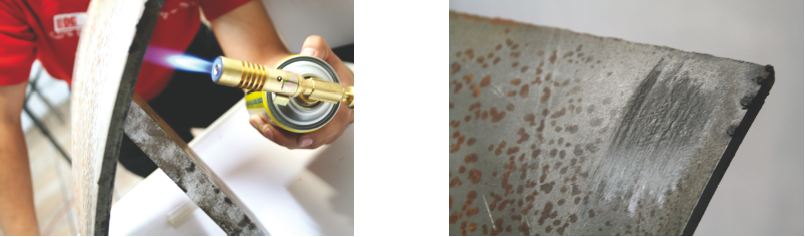

4. Calentamos la pieza con un soplete, hasta que el marcador cambie de color gris a color negro.
