XLG3 - 3D

  • Sondas de longitud adaptable de 2 a 9.6 metros.
  • Medicion 3D: Escaneo tridimensional de la superficie.
  • Pantalla LCD VGA ancha de alta resolución, 800 x 480 píxeles.
  • Operación a través de "joystick" y control remoto.

Características Generales


Este novedoso equipo de inspección visual remota, cuenta con la característica de recocimiento fácil y rápido del diámetro y longitud de las sondas "QuickChange".

Está equipado con conexiones múltiples USB y tarjetas de PC para conectividad y manejo de datos, imágenes de inspección brillantes y nítidas con pantallas LCD de alta resolución.
  • Pantalla LCD extra brillante de alta resolución y con salida de alta iluminación, la cual proporciona imágenes claras y definidas.
  • Estuche de doble utilidad: transportación y operación del instrumento.
  • Control remoto inalámbrico ligero (opcional).
  • Poderosa plataforma e operación para manejo de datos y conectividad remota.

Medición 3D


Ahora disponible con el videoscopio XLG3, la función de fase 3D permite mediciones precisas en 3 dimensiones, permitiendo medir todos los aspectos de las indicaciones de la superficie, los inspectores pueden ver y medir un defecto utilizando una sola punta en la sonda, eliminando los pasos adicionales necesarios para realizar el cambio de la punta y nuevamente volver a localizar el defecto.

En efecto, la medición de fase 3D proporciona una medición precisa "en tiempo real" mientras simplifica el proceso de inspección. La vista de perfil es una sección transversal de una porción de la superficie, con la vista de perfil el inspector puede rotar y hacer zoom para obtener una visión mas precisa del defecto, la capacidad de visualizar la forma y características de una indicación permite tomar una mejor decisión en la inspección que se esta realizando.

Características


Imágenes 3D - Tres dimensiones, exploraciones de superficie que permite a los inspectores rotar y hacer zoom de una imagen para una vista más exacta del defecto.
Ver Perfil - Ayuda a los inspectores a evaluar el tamaño, forma y profundidad de una indicación mediante el suministro de una vista en sección transversal.

Aumento de la productividad

Con la medición de fase 3D, el defecto se encuentra, la imagen se congela y la medición se lleva a cabo. No hay necesidad de cambiar la punta. Mayor facilidad de uso se traduce en menos errores de los operarios y los resultados más precisos y constantes.
Detección automática de la punta es otra característica de la productividad que permite que la sonda pueda identificar la punta de medición y proporcionar información de la calibración correspondiente.

Tecnología


La medición de fase 3D se basa en una técnica de metrología óptica existente. Se trata de proyectar patrones de líneas sobre una superficie, la captura de los patrones en una cámara de vídeo con óptica de alta calidad de visualización y procesamiento de las imágenes usando algoritmos patentados para producir una nube de puntos, mapa en 3D de toda la superficie.

Calidad de Imagen


Imágenes claras y nítidas de la inspección, con pantalla de alta resolución que permite una rápida identificación de defectos y toma de decisiones.

Disminución de tiempos muertos

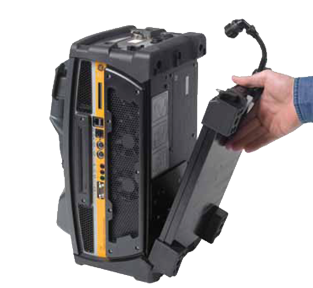

Los tubos de inserción intercambiables QuickChange le permiten que reconfigure rápidamente el diámetro y longitud del tubo de inserción.

Portabilidad


Le permite libre movimiento, lleve lo más convenientemente y utilice el sistema de video probador como una estación de trabajo completa, con procesamiento de datos hasta por dos horas con baterías recargables.

Conectividad en tiempo real


Incremento de la capacidad de administración de datos permitiendo guardar los datos de inspección en tiempo real en la unidad DVD/CD a bordo y posteriormente conectar al Internet para enviar los reportes vía correo electrónico.

Fácil de utilizar


Los controles intuitivos y menús desplegables guían al operador rápidamente a través del sistema de funciones.

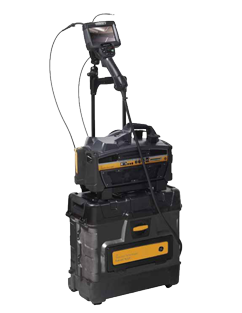

Construcción resistente


Construido con aluminio ligero con Bumpers de poliuretano, la unidad de transporte para el XLG3 puede viajar a cualquier lugar.

Aplicaciones


  • Aeronáutica
    • Una inspección eficiente y oportuna mantiene a las aeronaves en vuelo. El sistema Everest XLG3 muestra imágenes caras y nítidas, necesarias para una identificación y medición rápida de defectos para determinar la navegabilidad.

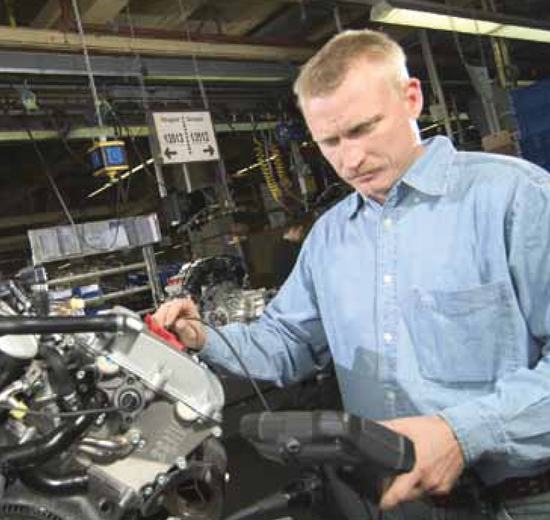

  • Automotriz
    • La versatilidad del video boroscopio Everest XLG3 lo hace una herramienta de inspección valiosa para todas las facetas de la industria automotriz.
  • Generación de energía
    • Las inspecciones en la industria de generación de energía son exigentes y físicamente desafiantes, haciendo la portabilidad del equipo importante.

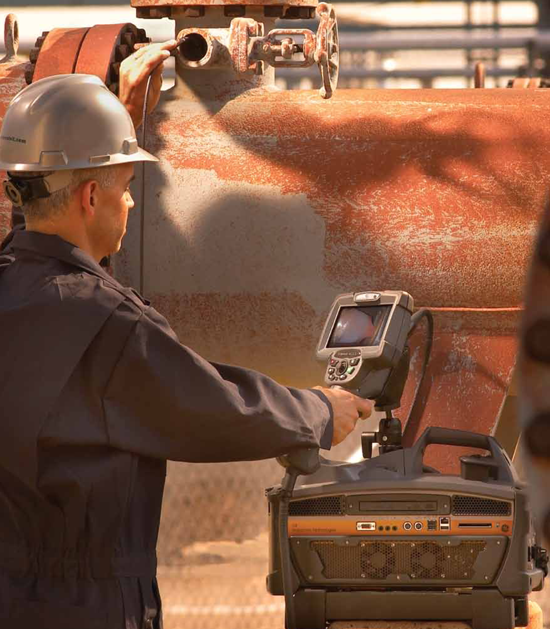

  • Procesos
    • Cuando el equipo de una planta se encuentra fuera de operación, las inspecciones son vitales para reanudar las operaciones. El sistema Everest XLG3 moderniza las inspecciones para conseguir que los sistemas entren en servicio rápidamente.
