UltraTips 198
Comparación de discontinuidades Barrido "C" - Radiografía Computarizada.
Procedimiento
INTRODUCCION:
Para las inspecciones de soldadura contamos con diferentes métodos con los cuales podemos obtener indicaciones de discontinuidades, sin embargo no todas nos permiten observar las mismas de una forma muy similar.
Para las inspecciones de soldadura contamos con diferentes métodos con los cuales podemos obtener indicaciones de discontinuidades, sin embargo no todas nos permiten observar las mismas de una forma muy similar.

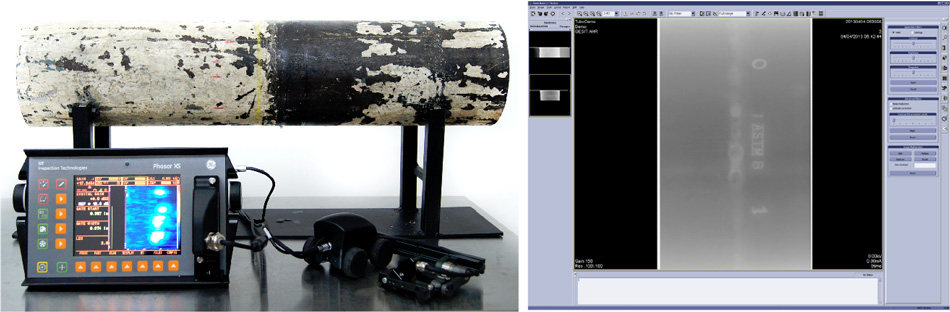

En esta ocasión realizaremos la comparación de discontinuidades de un componente obtenidas por medio de la técnica de Ultrasonido Phased Array con el barrido "C" o "TOP VIEW" y Radiografía Digital (para este caso Radiografía Digital corresponde a Radiografía Computarizada de acuerdo a SNT – TC – 1A).

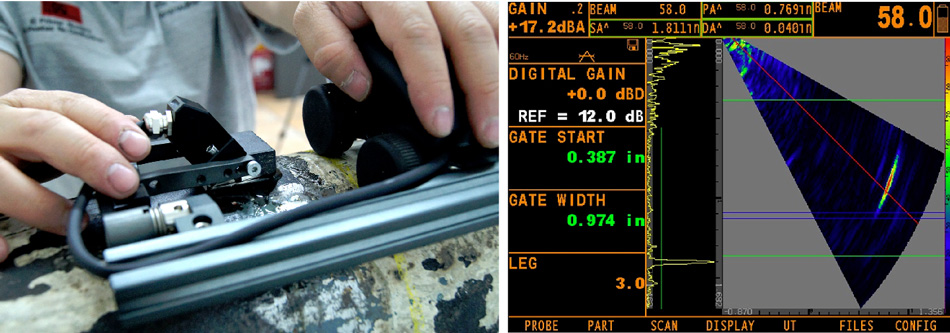

Una vez ajustado nuestro equipo de Phased Array en distancia, sensibilidad y ajustado nuestro Encoder con el cual
obtendremos el barrido "C", realizaremos un escaneo con el barrido sectorial para ubicar las discontinuidades dentro de
nuestro componente; aquí podemos observar la profundidad de las mismas.

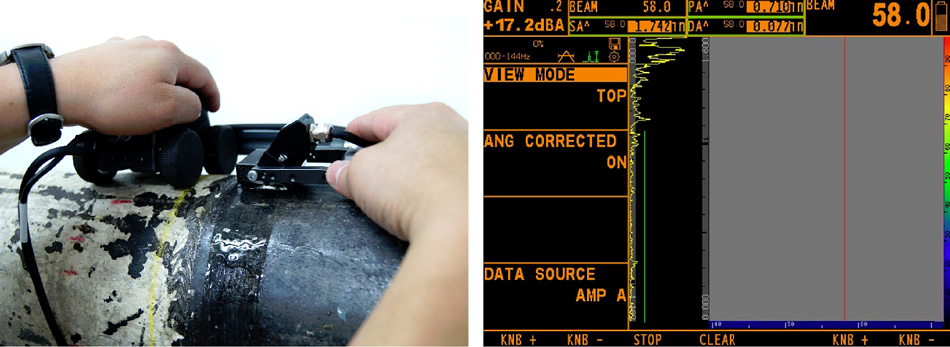

Una vez localizadas, configuramos el equipo con la función "TOP VIEW" colocando el Encoder en una posición antes de

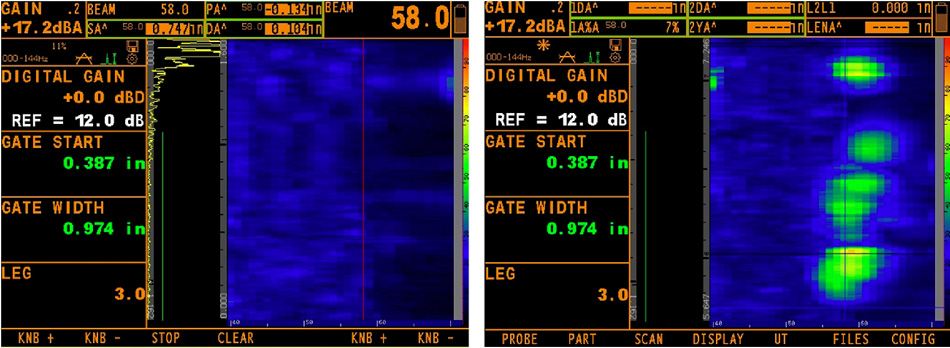

las discontinuidades, lo desplazaremos nuevamente sobre la pieza de prueba obteniendo las siguientes indicaciones.
Ahora realizaremos el análisis de las discontinuidades obtenidas a través de una radiografía digitalizada.

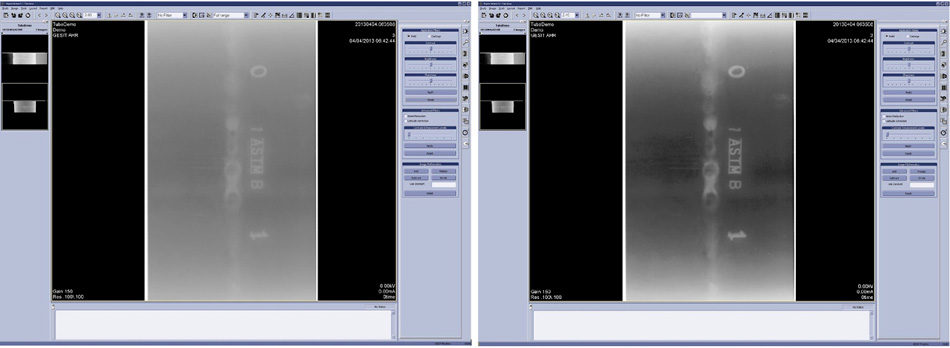

Una ventaja de la radiografía digital es que podemos ajustar propiedades como: brillo o contraste de la imagen obtenida.

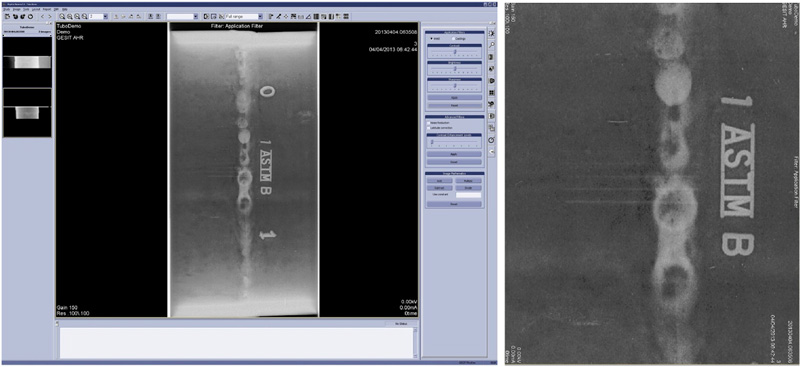

Además podemos agregar FLASH FILTER optimizando y mejorando la calidad de las discontinuidades para observarlas
de forma más detallada.
CONCLUSIÓN:

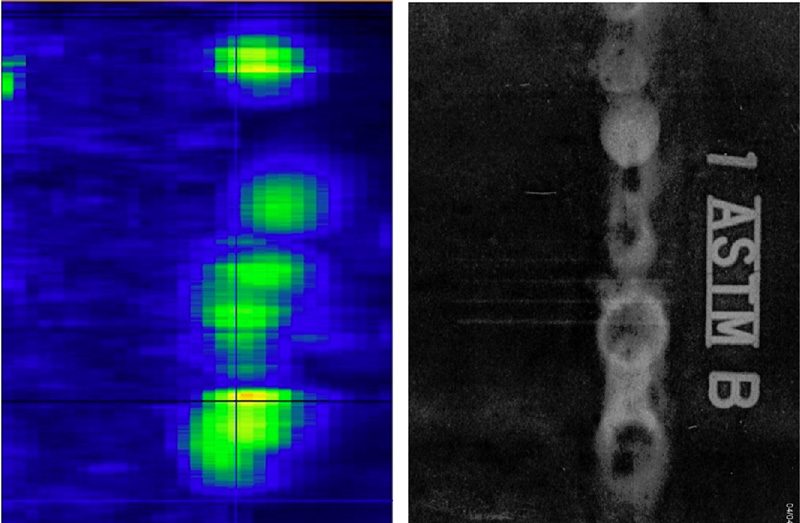

PPodemos observar que las indicaciones obtenidas por medio de Radiografía digital pueden ser producidas por medio de ultrasonido en el barrido "C".
