UltraTips 192
Medición rápida y precisa de recubrimiento con el método de Corrientes Eddy.
Procedimiento
INTRODUCCION:
En esta aplicación mostraremos como garantizar el espesor del recubrimiento con la técnica de Corrientes Eddy, complementando una inspección por ultrasonido en la cual la exactitud de las mediciones dependerá del conocimiento de las velocidades y de los rangos de medición del transductor.
En esta aplicación mostraremos como garantizar el espesor del recubrimiento con la técnica de Corrientes Eddy, complementando una inspección por ultrasonido en la cual la exactitud de las mediciones dependerá del conocimiento de las velocidades y de los rangos de medición del transductor.

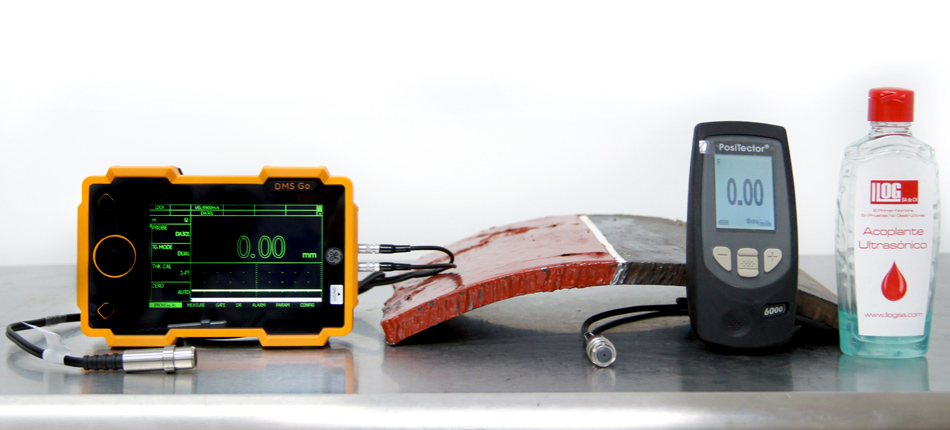

MATERIAL A UTILIZAR
- Medidor de espesores por ultrasonido.
- Medidor de recubrimiento por corrientes Eddy.
- Piezas con y sin recubrimiento de pintura.
PROCEDIMIENTO.

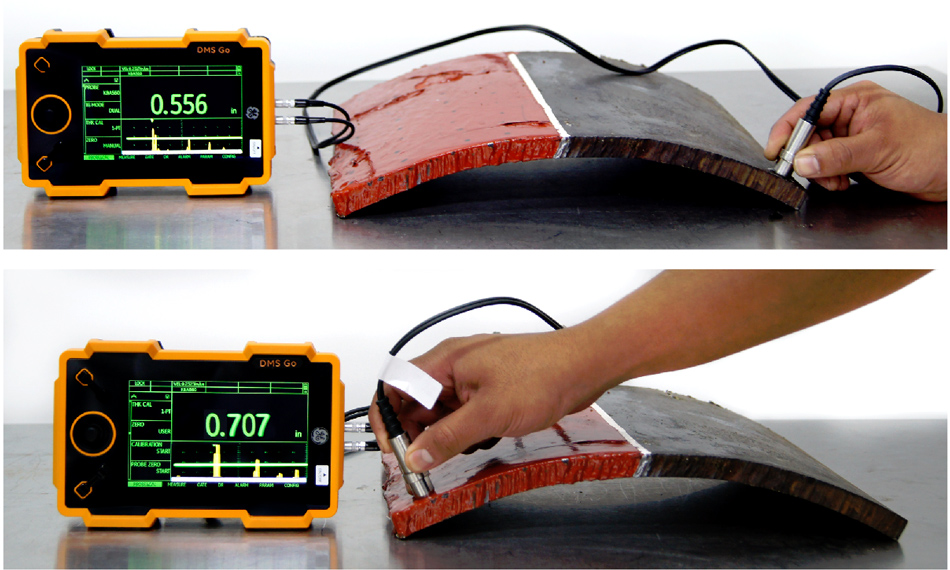

1.- Ajuste del equipo en velocidad y espesor.2.- Medición de espesor sin recubrimiento.
3.- Medición de espesor con recubrimiento.

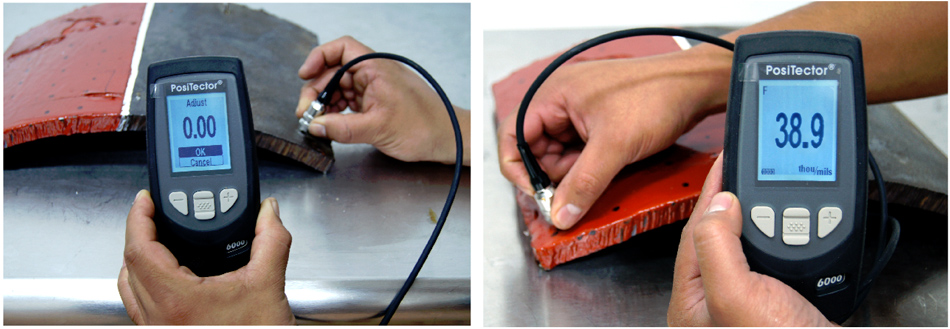

4.- Ajuste del medidor por corrientes Eddy, se toman 5 lecturas en donde no tenemos recubrimiento, el valor lo llevamos a
cero.
5.- Tomamos lecturas del recubrimiento.
CONCLUSION:
Podemos concluir que con esta técnica aseguramos el espesor real del recubrimiento lo cual es de gran apoyo a la inspección que realizamos por ultrasonido, ya que así podemos determinar si este está por encima o por debajo de los rangos de nuestro transductor, de forma rápida, sencilla y confiable.
