Transferencia de datos entre la PC y los equipos de Ultrasonido

INTRODUCCION:

Las computadoras con el software adecuado pueden ser de gran ayuda y complementar el trabajo realizado con los equipos de ultrasonido.

Transferencia de datos.

Mostraremos como transferir datos a la computadora y procesar estos datos para obtener un modelo de la pieza inspeccionada. Encontraremos la ubicación exacta del defecto dentro del material, así como sus diferentes propiedades, distancia hasta el transductor y profundidad dentro de la pieza.

Finalmente obtendremos un reporte descriptivo de la inspección.

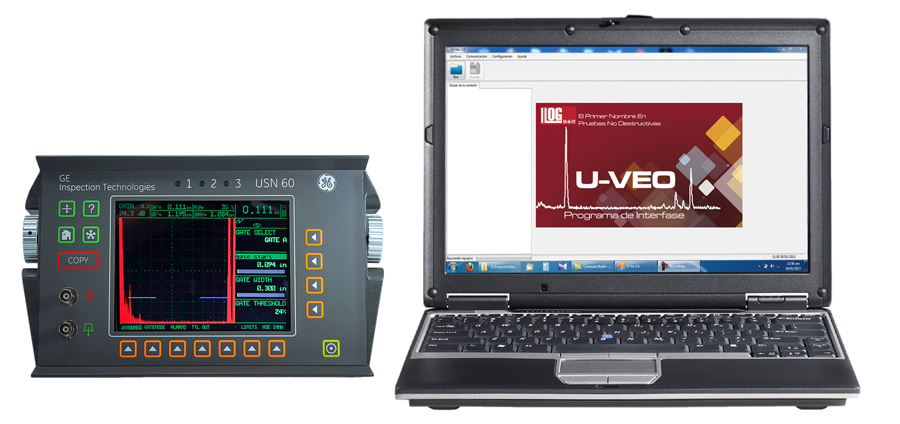

Material a utilizar:

• Detector de fallas (usn60).
• Cable de interface a la pc.
• Computadora portatil o de escritorio.
• Software U-VEO.

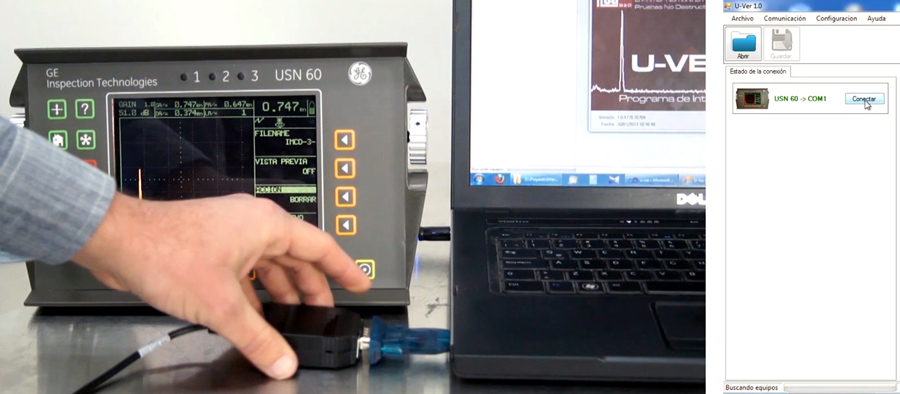

Conectamos el cable de interface a la PC y el equipo.

Automáticamente el programa U-VEO identifica el equipo utilizado, los equipos que se identificaran son el USN60, USN58, USM35 y el USM32.

Establecemos conexión con el equipo presionando el botón "Conectar" y obtenemos el directorio de archivos dentro del equipo.

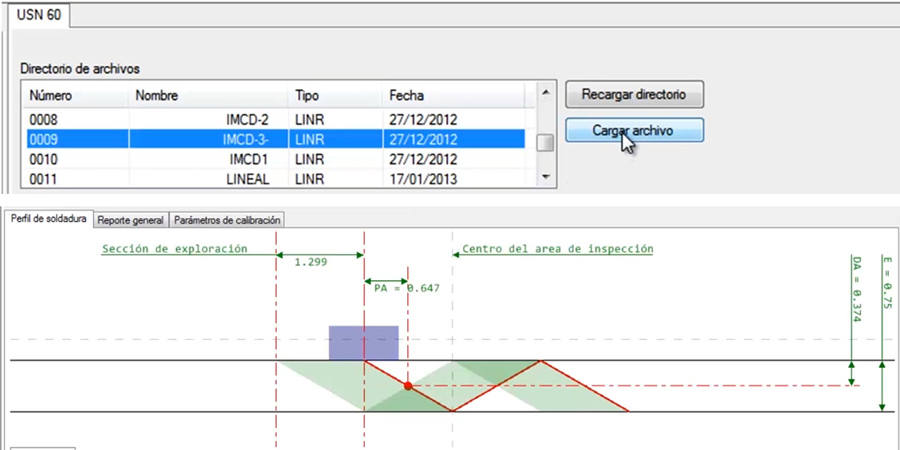

Seleccionamos el archivo a importar en la lista presionamos "Cargar archivo".

Luego de unos segundos de espera, al finalizar la transferencia podemos observar el perfil de la pieza inspeccionada y la localización del defecto, si se encontró alguno.

En las diferentes secciones de la pantalla se muestran también las propiedades de la inspección y los parámetros de calibración del equipo.

Una vez concluido el análisis, en el menú "Archivo \ Reporte" podemos generar un reporte con los datos de la pieza inspeccionada.

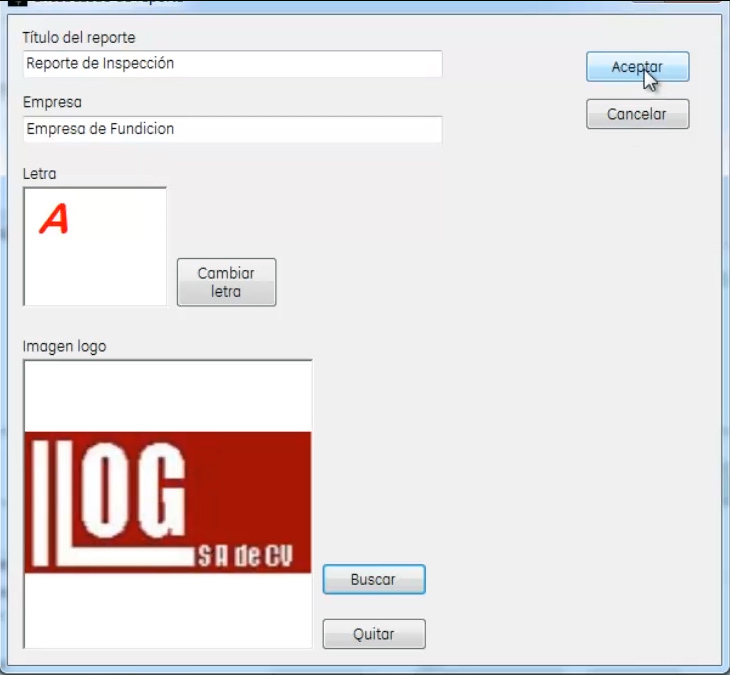

El reporte es totalmente configurable a las necesidades del usuario, es posible modificar el titulo, nombre de la empresa y logotipo de la empresa.

También se puede especificar propiedades del componente bajo inspección, tipo de equipo, transductor, comentarios adicionales y firma de las personas a cargo de la inspección.

Se pueden especificar propiedades del componente bajo inspección, tipo de equipo, transductor, comentarios adicionales y firma de las personas a cargo de la inspección.

La información importada del equipo puede guardarse para posterior consulta en forma de archivos.

Estos archivos se pueden abrir con el programa y consultar la información de la inspección en cualquier momento.

Conclusion:

Hemos demostrado como transferir y procesar información desde los equipos de ultrasonido a la computadora.

Usando la tecnologia de la computación aplicada a las Pruebas No Destructivas podemos incrementar la fiabilidad y la calidad de las inspecciones realizadas a diferentes componentes.

La informática y la computación pueden complementar las actividades de inspección y ser de gran ayuda en las Pruebas No Destructivas.
