UltraTips 187

Inspección Visual en un monoblock


Procedimiento
INTRODUCCION:

Al realizar una Inspección Visual podemos apoyarnos de diferentes instrumentos para hacer de ella
una técnica todavía más eficaz. En esta aplicación mostraremos lo sencillo que es registrar la evidencia
y almacenarla para analizar desde nuestra PC.

MATERIAL A UTILIZAR
  • Videoscopio con sonda de 3.9 ø con vista frontal con un campo de visión de 90°
    y profundidad de campo de 6 a 80 mm.
  • Puntas.
  • Computadora con software.
  • Pieza monoblook.
Colocar la punta adecuada, encender el equipo, configuraremos donde se almacenaran los datos, memoria interna de 1 GB o en una USB externa.

Algunas discontinuidades comunes que podemos encontrar en un monoblock son las siguientes: deformaciones en la superficie de contacto, asientos de válvulas en mal estado flojo, quemado, guías de válvulas desgastadas o flojas. Fisuras, elevada corrosión debido al no uso de un anticorrosivo.

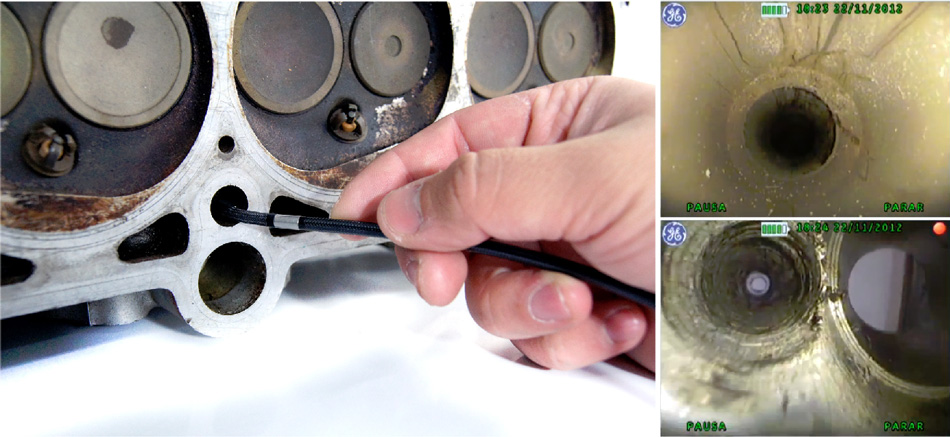

Para iniciar la grabación de la inspección, solo presionaremos la tecla GRABAR, podemos manipular la sonda en diferentes direcciones hasta 360° y flexionarla de 100° a 180°, para guardar algunas imágenes solo presionamos la tecla ENTER.

Para el análisis debemos expulsar la memoria del video probador para introducirla a nuestra PC analizar la evidencia grabada por medio de nuestro software.

CONCLUSION:

La evidencia de un Ensayo No Destructivo es fundamental para el reporte de los resultados obtenidos, la posibilidad de personalizar y resguardar esta evidencia es de igual importancia, la inspección se ve fortalecida con estas tecnologías permitiéndonos llegar a lugares imposibles para el ojo humano, también interpretar y evaluar el reporte las veces que se consideren necesarias, de manera fácil y rápida

.
