Medición de dureza en engranes helicoidales

INTRODUCCION:

Cuando son fabricados o reparados engranes helicoidales es necesario determinar la resistencia o durabilidad de los mismos, esto puede ser realizado utilizando un equipo portátil para medición de dureza por el método UCI, aplicación que realizaremos en esta edición de nuestro boletín semanal ultratips.

Método UCI

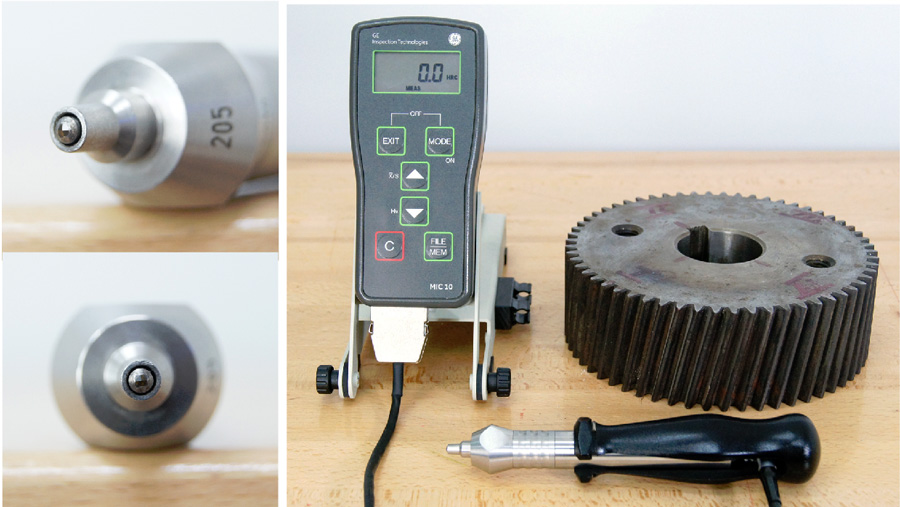

Consta de un aparato portátil, con un indentador piramidal a 136º de 4 caras. Se coloca el indentador que vibra con una frecuencia y una carga de 5 kp (Kilopondios). Y según la huella que produce se genera una frecuencia de resonancia, que es traducida por el aparato al dato numérico dependiendo a la escala de dureza que se halla seleccionado, como ejemplo (HRC, HRB, HV, HB).

Previamente calibrado el equipo se toman algunas mediciones en las crestas del engrane utilizando la escala HRC "Rockwell C", una vez finalizada la toma de mediciones es posible obtener la media para determinar el valor promedio de dureza en el engrane y en base a eso determinar si el engrane cuenta con las características necesarias de calidad.

Conclusión.

Podemos concluir que a diferencia del método de Rebote, el método UCI, tiene como ventaja no cumplir con rangos de espesores en el material y la medición puede realizarse en los bordes del material sin afectar la medición.
