Reserva de ganancia y relación Señal - Ruido en pieza de fundición.

INTRODUCCION:

Cuantas veces al inspeccionar piezas fundidas nos encontramos con dificultades para tener buena señal, debido al tamaño de grano y el acabado de superficie.

En esta aplicación mostraremos como resolver estas variantes con el equipo USMGO y el transductor adecuado.

MATERIAL A UTILIZAR

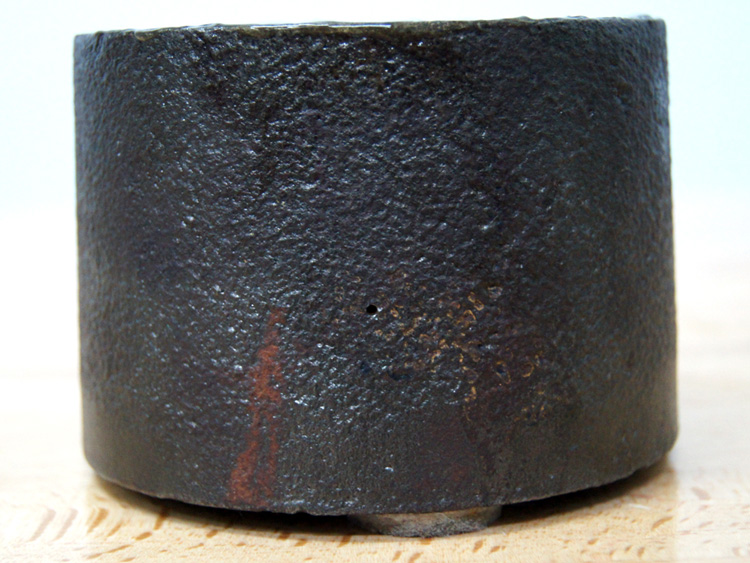

• Pieza de Acero Baja aleación acabado superficial mayor a 250 RMS (rugosidad media superficial) En pieza de fundición de 3 IN.
• Un barreno de 1/16 a una profundidad de 1.650 IN aproximadamente.

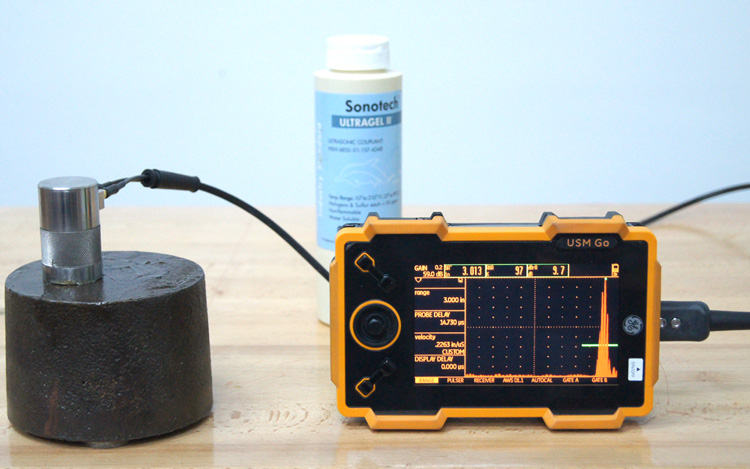

• Equipo USMGO.
• Transductor de 1 MHZ DP 104 GE 1.0 IN DIAMETRO.
• Acoplante.

PROCESO

El primer paso es ajustar nuestro equipo con el espesor de la pieza que vamos a inspeccionar.

El segundo es personalizar nuestro equipo con los ajustes pertinentes, en cuanto a unidades, idioma, rango, compuertas y resultados; estos se recomiendan que sean A%A, SA y dB, con el fin de determinar la reserva de ganancia.

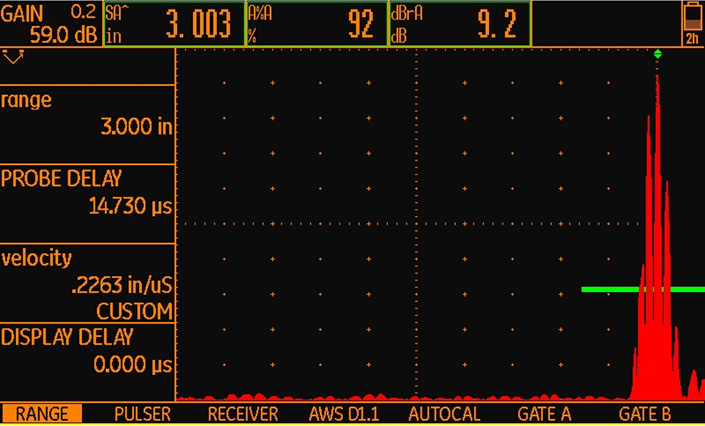

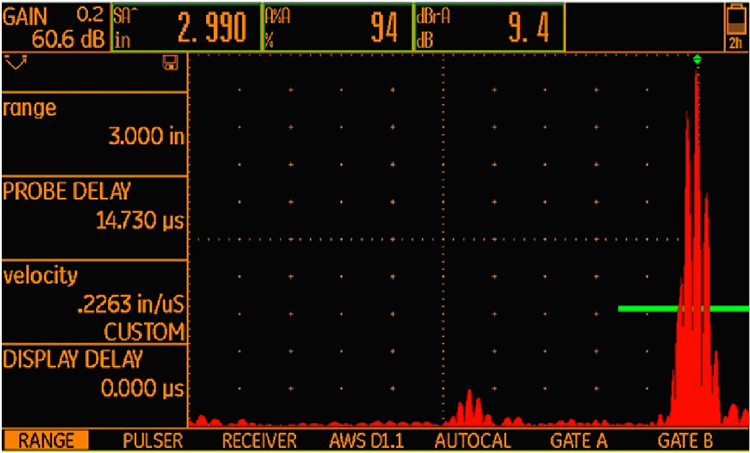

Al comenzar con nuestra inspección colocamos el transductor sobre la pieza corroboramos el espesor, observamos con que dB estamos trabajado y la calidad de la relación señal ruido.

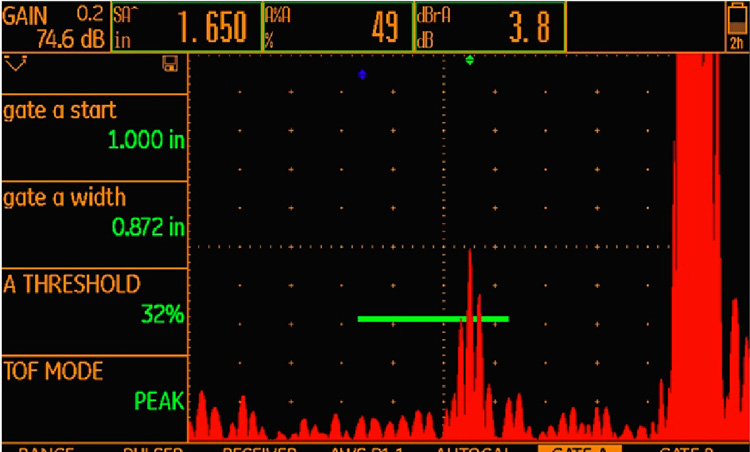

El siguiente paso es buscar el barreno en este caso de 1/16 a una profundidad aproximada de 2 IN, una vez ubicado llevarlo al 80% de amplitud y confirmar que seguimos con gran reserva de ganancia y una excelente calidad en relación señal ruido.

CONCLUSIÓN

Podemos concluir que la RESERVA DE GANANCIA es la capacidad de llevar una indicación a una máxima amplitud con la menor cantidad de dB, aunada la RELACION SEÑAL RUIDO que es la limpieza de la línea de tiempo base con relación a la ganancia y amplitud del eco, por lo que nos da como resultado indicaciones de calidad en el BARRIDO A.
