Ajuste del equipo medidor de espesores de precisión CL5

INTRODUCCION:

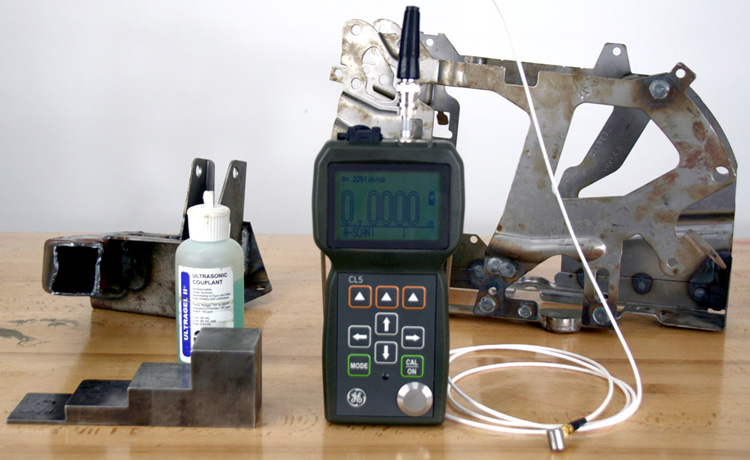

En la medición de espesores por ultrasonido para medir con precisión, se puede utilizar el equipo CL5 ya que nos muestra una resolución mayor (es decir milímetros x.xxx en pulgadas x.xxxx) además cuenta con la opción imagen de barrido A en directo, capacidad de medición de velocidad acústica y un registrador de datos que puede almacenar 10,000 valores de medición por archivo.

En esta aplicación el ajuste del equipo consiste en pasos simples que nos permiten llevar el equipo a campo de manera rápida para obtener resultados inmediatos.

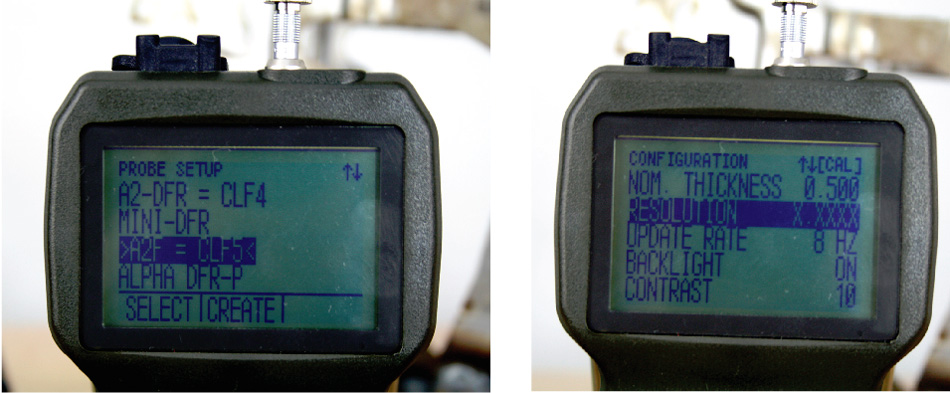

Como primer paso presionando la tecla MODE en el menú PROBE SETUP es necesario configurar el transductor de acuerdo a sus características con el equipo (diámetro, frecuencia y temperatura).

Presionamos nuevamente la tecla MODE la cual nos desplegara el menú de configuración, en dicho menú debemos ajustar las condiciones del equipo es decir (view mode, data recorder, resolución, back light, lenguaje etc...), una vez realizado nuestra configuración, presionamos la tecla MODE para volver al menú inicial.

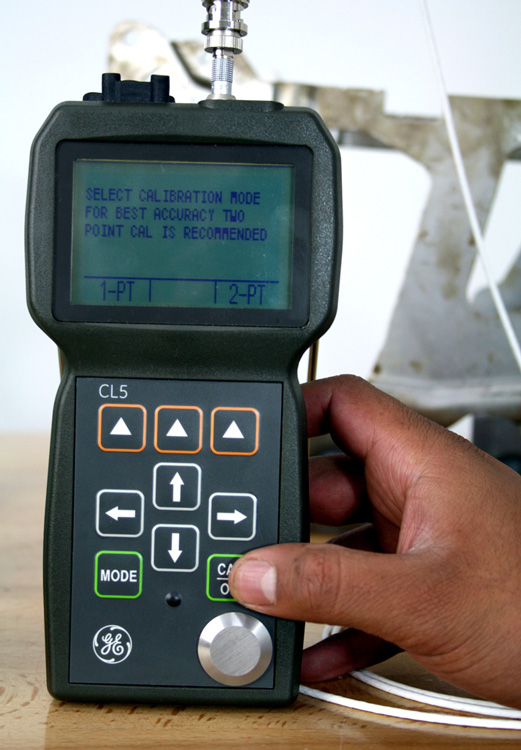

En este menú presionamos la tecla CAL/ON, el menú desplegado muestra dos opciones de ajuste a un punto o a dos puntos, comenzaremos con un punto, este considera el ajuste de ZERO.

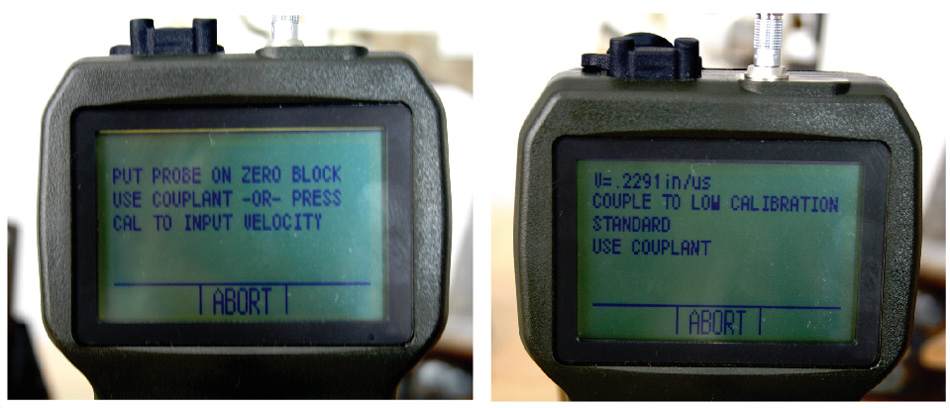

Presionamos la tecla de acceso directo debajo de un punto y nos pide acoplar en el bloque de ZERO posteriormente acoplamos a la referencia de espesor para después ajustar el valor correcto de nuestra referencia, así podemos verificar espesores de un espesor nominal.

Para realizar el ajuste a dos puntos únicamente cambiaremos la tecla de acceso directo que está debajo de la opción 1 punto a la de el otro extremo la cual es de 2 puntos y presionar la tecla CAL/ON, ahora únicamente nos pide acoplar a 2 referencias, espesor menor y luego espesor mayor, para confirmar el ajuste en la pantalla de velocidad presionamos la tecla CAL/ON, y así finalizamos nuestro ajuste del equipo CL5.

Conclusión

Podemos concluir que el equipo medidor de espesores por ultrasonido CL5 ofrece una gama completa de funcionalidad .

El CL5 se utiliza para la medición de espesores precisos de componentes metálicos y plásticos cuya compleja geometría a menudo los hace difíciles de inspeccionar con indicadores convencionales.

El CL5 es capaz de mostrar la respuesta ultrasónica en tiempo real utilizando el directo opcional A-Scan para alinear correctamente el transductor y verificar la exactitud de la prueba como los componentes se hacen más complejos en forma.

La gestión de datos para el CL5 se proporciona a través de un registro opcional de datos programable, utilizando una tarjeta SD estándar.

El diseño de uso fácil de la CL5 ofrece un manejo intuitivo, fácil de entender las instrucciones en pantalla, sin necesidad de teclas dedicadas.
