INTRODUCCION:
En esta ocasión realizaremos la clasificación de dureza en válvulas utilizando
CORRIENTES EDDY.
El equipo MAGNATEST D 3,623 es un instrumento de prueba para los ensayos no destructivos de materiales metálicos
para sus diferentes propiedades con la versión HZP se adapta bien para probar productos como barra, tubos, cables, etc.,
así como las partes de producción masiva y componentes pernos, tornillos, anillos, válvulas, piezas forjadas, etc., estos
últimos se prueban con la versión de software PEC. Para las diferentes áreas de calidad se puede probar,
- El contenido de aleación.
- Tratamiento térmico.
- Estructura de grano.
- Profundidad de capa endurecida.
- Dureza.
Para esta aplicación es necesario considerar que la prueba por corrientes de Eddy se
hace en materiales que sean conductores y permeables. Es importante también
considerar que el número de muestras determina en gran medida el éxito de la
separación de las durezas en las válvulas, por lo que utilizaremos diez muestras para
generar dos grupos diferentes.

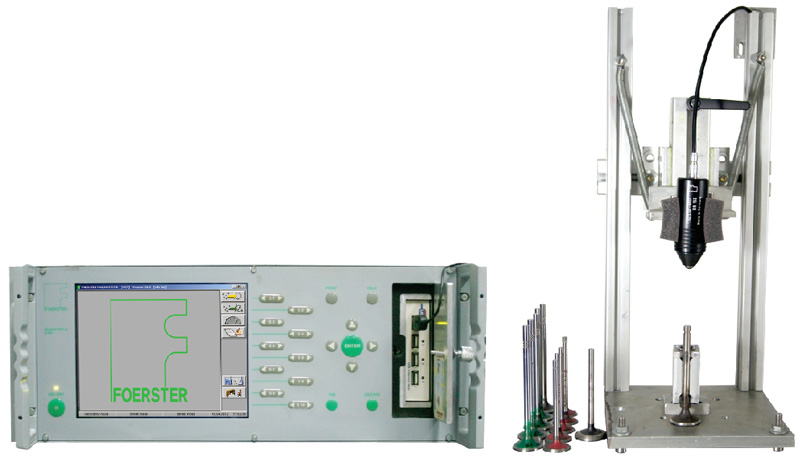

El
MAGNATEST D y un sensor de tipo lápiz montado sobre un soporte que nos sirva
para lograr colocar el sensor siempre en la misma posición es lo que vamos a utilizar
en esta práctica.

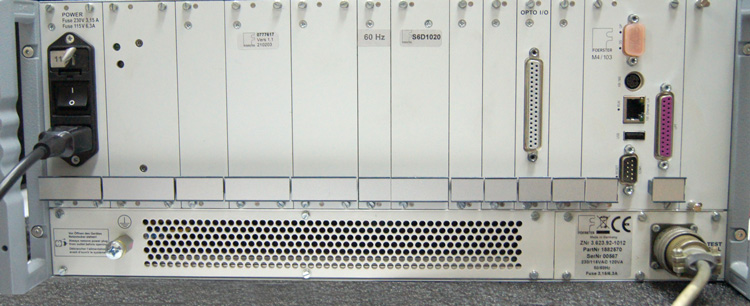

Es muy importante que antes de
encender el quipo se tenga que
conectar la bobina o sensor ya
que al conectar el equipo a la
toma de corriente acumula
energía y de no ser liberada esa
energía por la bobina, el equipo se
sobrecarga y se ocasionan daños
internos en los circuitos.

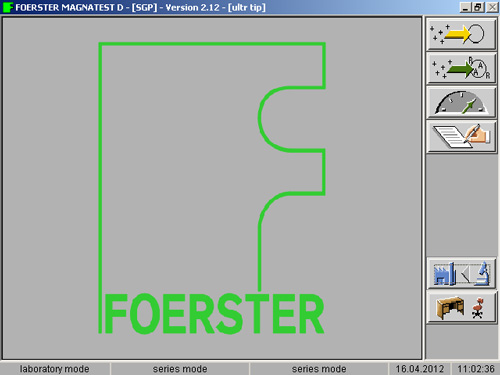

Una vez encendido el equipo, en la pantalla de inicio podemos
observar que podemos trabajar en dos modos diferentes: el
modo serie y el
modo laboratorio, en el modo laboratorio nos
sirve para configurar y ajustar el equipo.
En la opción de configuración de parámetros opción (trigger
mode) modo de disparo, seleccionamos (external) externo ya
que este nos permite seleccionar múltiples frecuencias, de lo
contrario en la opción (internal) interno únicamente
seleccionamos una frecuencia a la vez.
Posteriormente de nuevo en el modo laboratorio generamos
nuestro plan de prueba y llenamos los campos requeridos, para

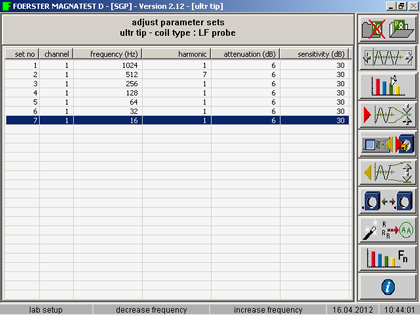

después entrar a configuraciones, y elegiremos las frecuencias
disponibles así como los armónicos con mejor respuesta.
Una vez elegido las frecuencias y armónicos con la mejor
respuesta procedemos a generar los grupos, para que por

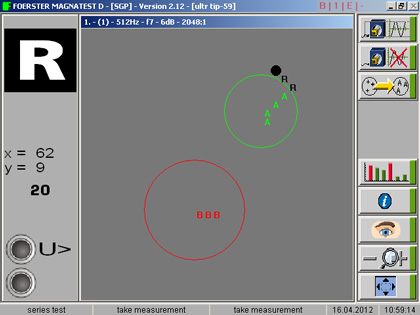

ultimo regresemos al menú inicial e introducirnos al modo serie
y realizar nuestra prueba.
Conclusión:
Podemos determinar que pieza corresponde a su grupo y así
decidir el destino de la pieza o simplemente para decidir si
pasa o no pasa tomando en cuenta sus propiedades del
material y las referencias dadas podemos realizar.
