UltraTips 153
Inspección de Fibras de carbono con BondTracer
Procedimiento

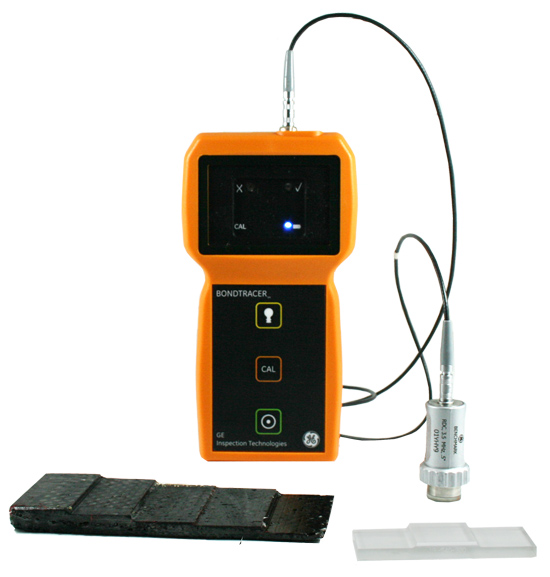

El Bondtracer, es un equipo que opera bajo el principio de ultrasonido pulso -eco, con una amigable operación que le permite al personal capacitado, inspeccionar de una manera rápida y sencilla impactos de menor importancia sobre materiales compuestos como la de fibra de carbono y así garantizar la integridad del fuselaje de un avión, ya que en algunas secciones hay mayor susceptibilidad a diferentes tipos de daños algunos de mayor impacto que otros.

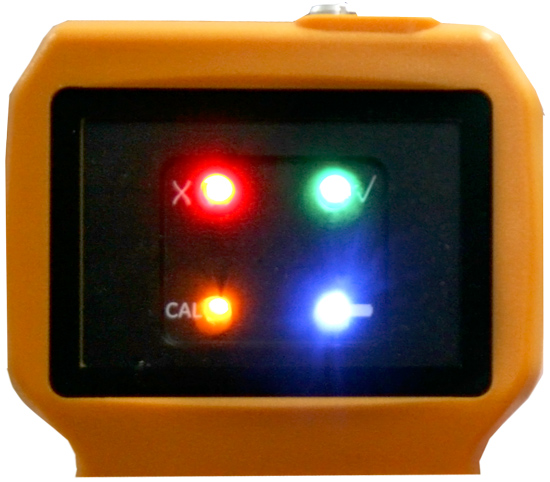

- Calibración
- Acoplamiento
- Aceptado
- Rechazado
Para la manipulación de las diferentes funciones, cuenta con tres teclas: Encendido/apagado, calibración y reconocimiento
de funcionamiento de los LEDS.

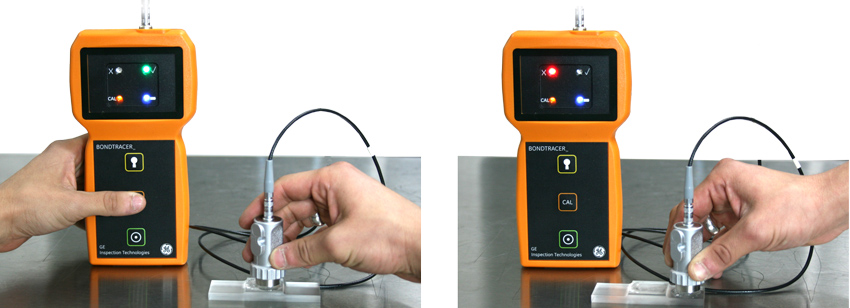

Comenzando con nuestra aplicación calibraremos el equipo utilizando un patrón de acrílico que tiene dos espesores diferentes, acoplaremos en el espesor mas alto y oprimimos la tecla de "CAL" durante unos segundos hasta que el LED de color verde encienda y tome ese valor de espesor como material sano.
Para hacer la comparación acoplaremos el transductor en el espesor bajo y podremos observar que el equipo lo rechaza encendiendo el LED de color rojo.
Comenzando con nuestra aplicación calibraremos el equipo utilizando un patrón de acrílico que tiene dos espesores diferentes, acoplaremos en el espesor mas alto y oprimimos la tecla de "CAL" durante unos segundos hasta que el LED de color verde encienda y tome ese valor de espesor como material sano.
Para hacer la comparación acoplaremos el transductor en el espesor bajo y podremos observar que el equipo lo rechaza encendiendo el LED de color rojo.

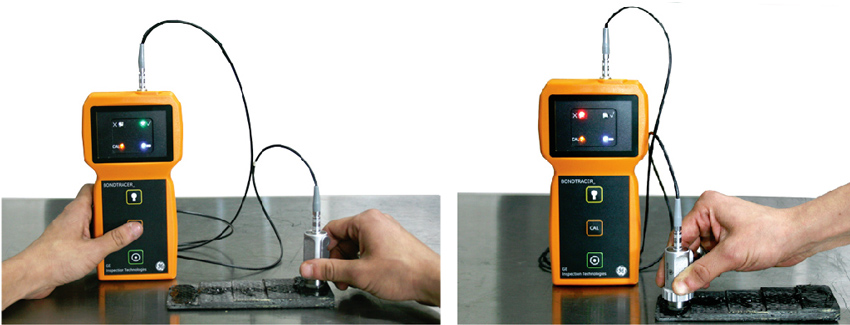

Como siguiente paso tomaremos una muestra de fibra de carbono que tiene la configuración de diferentes espesores,
nuevamente acoplamos sobre el espesor más alto y oprimimos la tecla de calibración unos segundos hasta que encienda
el LED de color verde.
El equipo ya esta calibrado en base a esas propiedades físicas de ese punto, acoplaremos el transductor en otro espesor del material para inspeccionar que esas condiciones cambien y el equipo lo rechace encendiendo el LED de color rojo.
El equipo ya esta calibrado en base a esas propiedades físicas de ese punto, acoplaremos el transductor en otro espesor del material para inspeccionar que esas condiciones cambien y el equipo lo rechace encendiendo el LED de color rojo.
CONCLUSIÓN:
Tenemos que con el equipo Bondtracer, no se necesita forzosamente de un personal altamente capacitado en pruebas no destructivas para hacer la inspección de este tipo de componentes o materiales, el personal técnico puede hacerla de una forma confiable y practica garantizando la integridad física del material.
Tenemos que con el equipo Bondtracer, no se necesita forzosamente de un personal altamente capacitado en pruebas no destructivas para hacer la inspección de este tipo de componentes o materiales, el personal técnico puede hacerla de una forma confiable y practica garantizando la integridad física del material.
