Como sabemos la
INSPECCION VISUAL es un método que se basa en la detección
de ciertas características usando el ojo humano.
Aunque normalmente se aplica sin el uso de la ayuda de equipo adicional, su
confiabilidad puede ser mejorada utilizando ayudas, tales como lentes de
amplificación para incrementar la resolución, en otras palabras (la habilidad de
un método para detectar una discontinuidad de cierto tamaño).
Para realizar la inspección visual, hoy en día son utilizados diferentes
instrumentos de medición, los cuales van de instrumentos muy simples hasta
accesorios muy complejos como pueden ser:
Reglas y/o escalas, calibradores y/o micrómetros, Calibradores o
escantillones de soldadura también conocidos como (Gages de
soldadura), Indicadores de carátula, Indicadores de temperatura,
Fibroscópios y boroscópios .

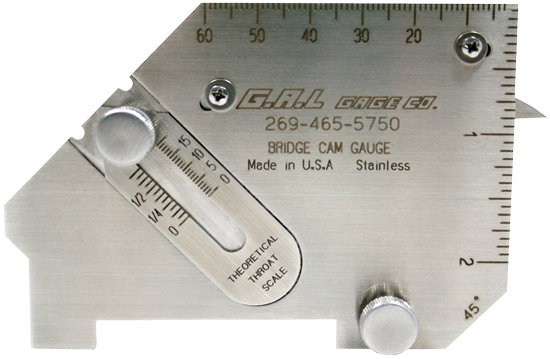

El calibrador de soldadura llamado
BRIDGE CAM
es una herramienta básica y versátil para el
apoyo en la inspección visual ya que puede
realizar 6 distintas mediciones y presenta
dos escalas en mm y in ,en placas de
soldadura en general los Calibradores
o escantillones de Soldadura (gages),
ofrecen un medio rápido para medir
la mayoría de soldaduras de filete,
con tamaños desde 1/8" (3.2 mm)
a 1" (25.4).
Para optimizar el uso de esta herramienta
hemos realizado la siguiente toma de
mediciones en distintas situaciones que
se presentan en campo.

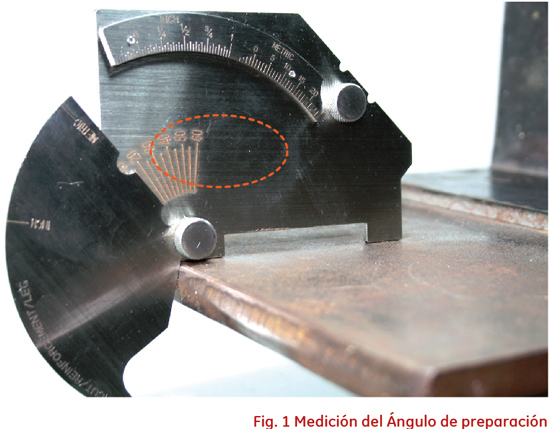

La primera medición realizada es la del
ángulo de preparación, la cual podemos
medir desde 0 ° a 60 ° como se puede
observar presenta la escala para su fácil
medición

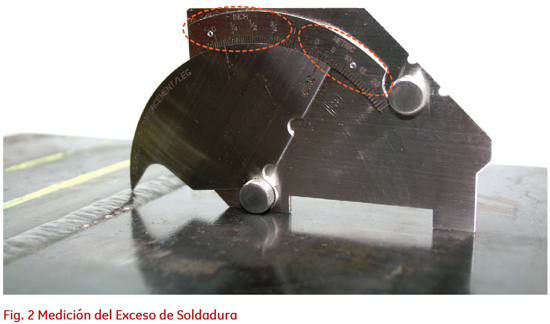

La segunda medición que se
puede realizar es la de exceso de
metal en el cordón de la
soldadura, en esta aplicación el
BRIDGE CAM cuenta con las
escalas de mm y in.

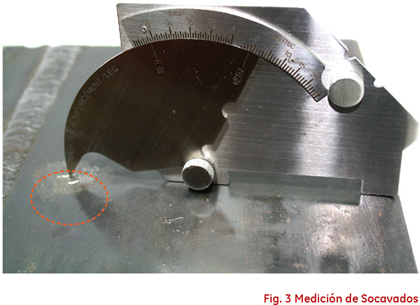

La tercera aplicación dada a esta herramienta
es la de medir la profundidad del socavado,
para ello realizamos una discontinuidad de
socavado en la placa fuera de la soldadura ya
que estas se presentan en los bordes y no se
puede apreciar con claridad.

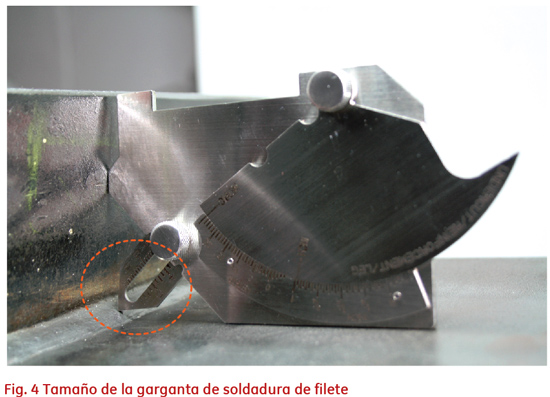

La cuarta aplicación es la de Tamaño de
garganta de soldadura de filete, para ello
debemos de colocar el
BRIDGE CAM como
se muestra en la siguiente figura:

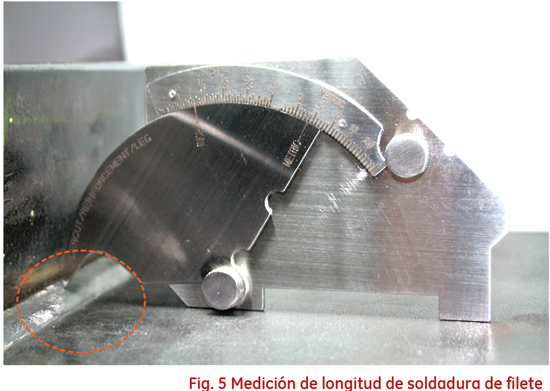

Para realizar la quinta aplicación, longitud de
soldadura de filete es necesario colocar el
BRIDGE
CAM como se muestra en la fig. 5 para que toquen
correctamente las dos placas ya que esto es
fundamental y así la herramienta pueda medir
correctamente:

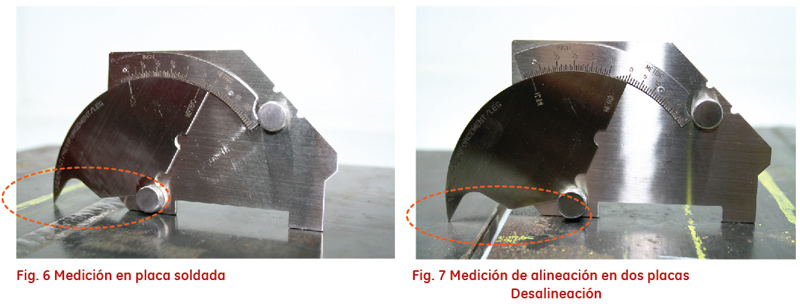

La ultima aplicación es medir la desalineación de las placas (alta baja) de igual forma se observa que la posición del
BRIDGE CAM
cambia y medimos la altura de la siguiente forma como se muestra en las figuras 6 y 7:
Con estas aplicaciones podemos obtener una gran ayuda para la inspección visual ya que logramos medir ampliamente las
soldaduras de filete y cordón de soldadura.
