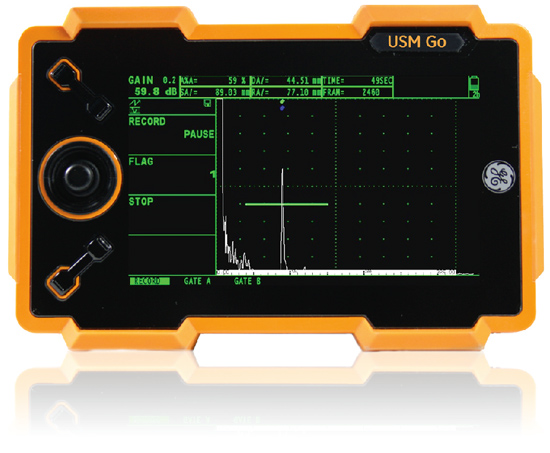

En la actualidad los equipos incluyen nuevas mejoras, para presentar la información de las inspecciones, el equipo
USM Go puede
guardar imágenes en JPG o BMP para la realización de los reportes, sin embargo ahora el equipo también es capaz de guardar en
video las inspecciones realizadas, esto con la finalidad de tener evidencias para elaborar reportes de las discontinuidades
encontradas.

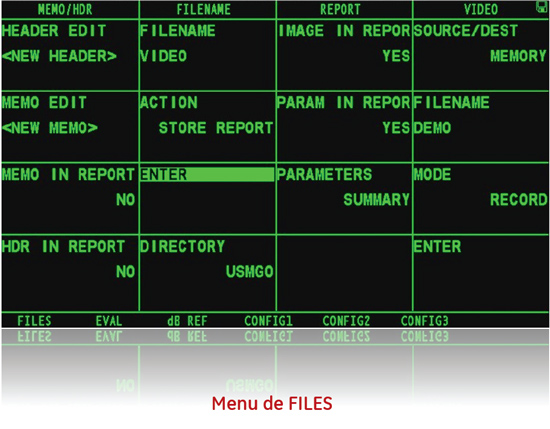

Para verificar si el equipo cuenta con esta
función debemos ingresar al menú de
configuración para ello se debe de presionar por
3 segundos el joystick del equipo, en la pestaña
de
FILES cuenta con la opción de grabar video,
en la última columna se muestran los
parámetros de
VIDEO.
Los videos que pueden ser grabados pueden tener una duración máxima de 8 minutos y son grabados en formato BIN.
"
A continuación realizaremos una inspección en un
cordón de soldadura, en el cual grabaremos el
video de la inspección, para ello ingresamos al
menú de configuración y seleccionamos la pestaña
de
FILES, en el parámetro seleccionamos la opción
de
RECORDER, y colocamos el nombre del archivo,
también debemos configurar donde se almacenara
el video, en la memoria interna o en la memoria SD,
lo más recomendable es en la memoria SD;
configurados estos parámetros presionamos la
opción de
ENTER de la columna de video, la cual
nos regresa a la pantalla de inspección.

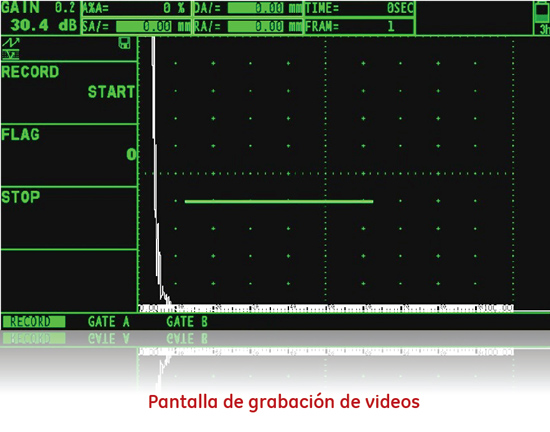

Para iniciar la grabación del video seleccionamos el
parámetro de
RECORDER y movemos el joystick
hacia la derecha, ahora se puede realizar la
inspección de nuestra pieza, tenemos la opción de
mover las compuertas para poder realizar las
mediciones de las indicaciones de nuestro interés.
PPara verificar que se está grabando el video, en
las celdas superiores se configuran
automáticamente, con el tiempo transcurrido de
video, así como los cuadros que se han grabado,
entre más tiempo transcurra este aumentara
hasta una duración máxima de 8 minutos.
Para detener la grabación del video
seleccionamos nuevamente la opción de
STOP y
movemos el joystick hacia la derecha.
"

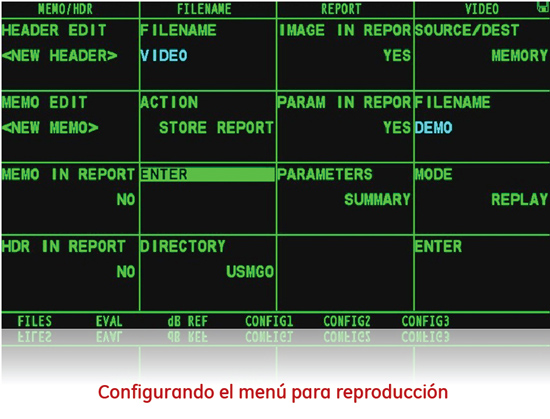

Si deseamos ver el video grabado en la pantalla
del equipo ingresamos al menú de configuración
y en la pestaña de
FILES, seleccionamos el
parámetro
MODE se selecciona
REPLAY y
presionamos
ENTER.

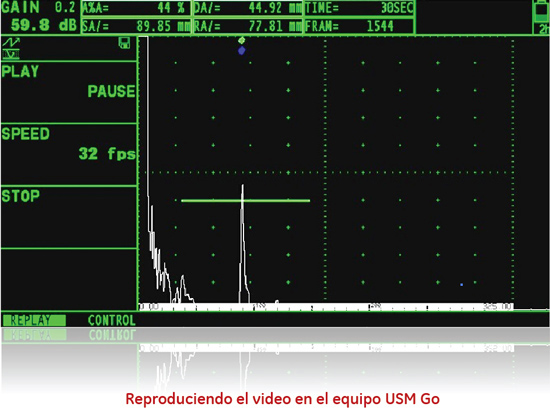

En la pantalla de reproducción se puede configurar la velocidad de reproducción desde 1 fps (cuadros por segundo) hasta 32 fps,
para inicializar el video seleccionamos el parámetro
REPLAY y movemos el joystick hacia la derecha para iniciarlo. Para detenerlo
se coloca en la opción de
STOP y se mueve el joystick hacia la derecha.
Conclusión: Con el equipo
USM Go se puede grabar el video de la inspección realizada, para tener evidencia de las discontinuidades
encontradas durante la inspección.
