UltraTips 146

Medición de Dureza por el método Óptico

Procedimiento

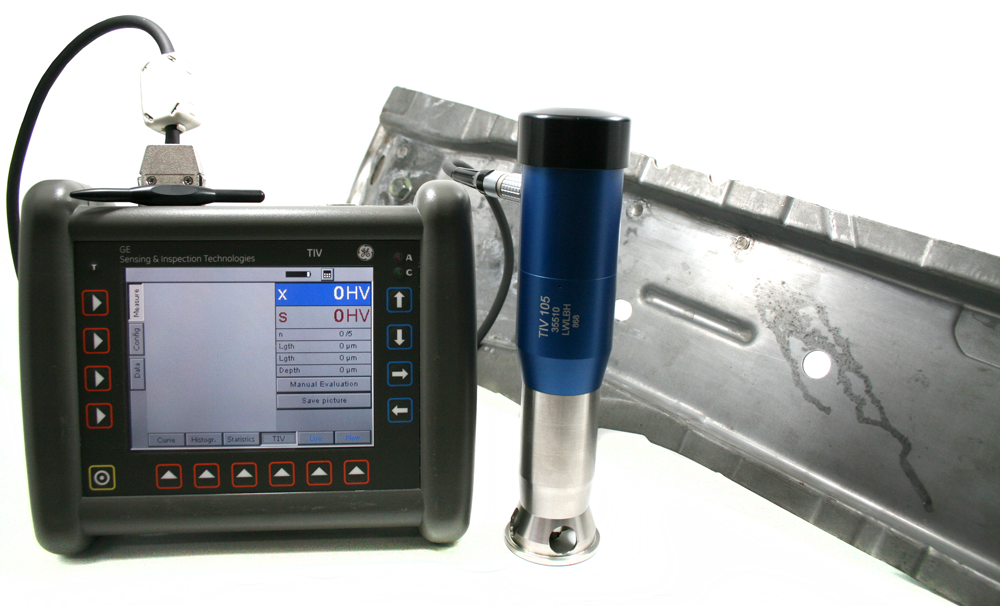

Para tal aplicación utilizaremos el equipo TIV (Through Indenter Viewing) este es un instrumento de prueba portátil para la medición de dureza de acuerdo a la prueba de carga VICKERS.

La técnica TIV es utilizada para llevar a cabo pruebas de DUREZA sin ninguna calibración o bloques de referencia .Es recomendada para espesores delgados tales como: laminas de acero, plásticos, vidrios entre otros.

El dispositivo de indentación es un diamante VICKERS de forma piramidal con base cuadrada y ángulo de 136° entre sus caras.

La forma en que adquiere la información es a través de una micro cámara con la cual captura la huella dejada por el diamante y por medio del software del equipo se calcula la longitud de las diagonales y por lo tanto la dureza del material.

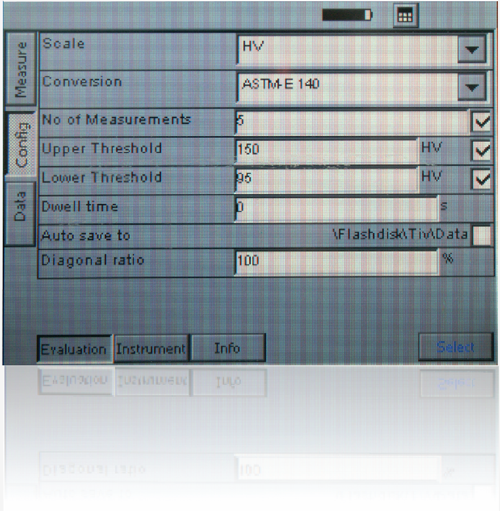

Al encender el equipo nos dirigirnos al menú CONFIG en el cual realizaremos algunos ajustes. Como lo son la selección de unidades, la tabla de conversión, número de lecturas para el cálculo de dureza del material, alarmas mínimas y máximas permitidas.

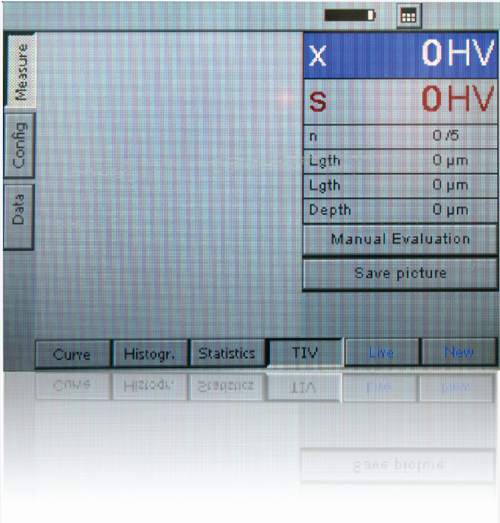

Posteriormente accedemos al menú MEASURE para realizar la prueba. También se activa la ventana de TIV, en donde se muestran algunos datos como lo es el promedio, la última lectura, el número de lectura actual y la imagen de la indentación realizada.
Cabe mencionar que al ser un dispositivo óptico es necesario mantener el diamante limpio para que no presente alteraciones al tomar la imagen, la limpieza se puede realizar con un trapo limpio, de preferencia entre cada una de las tomas de lectura.

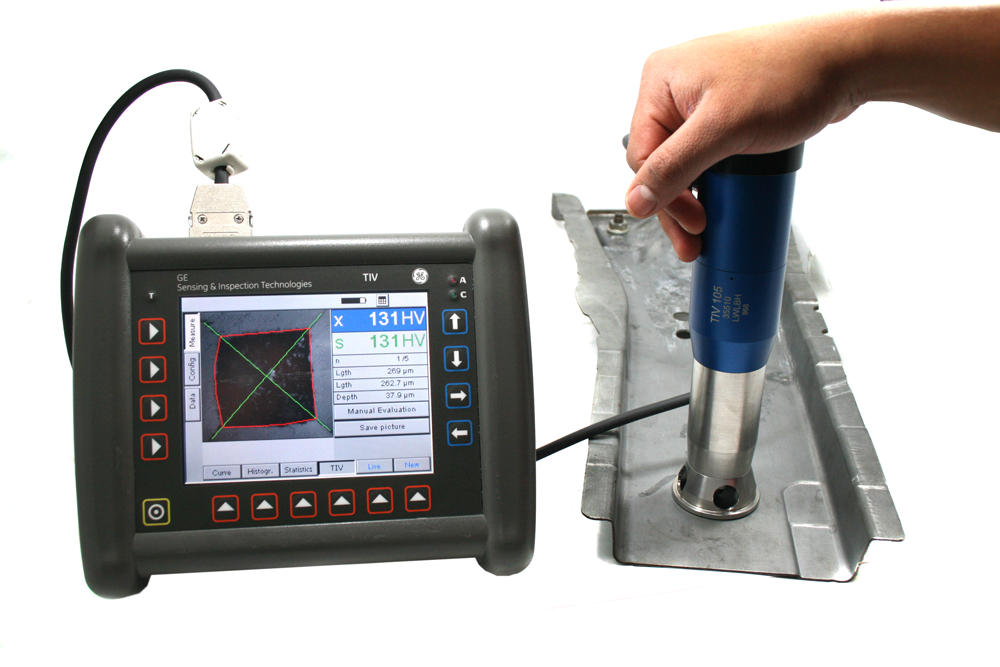

En esta ocasión con fines demostrativos, se tomarán 5 muestras de una pieza automotriz de lámina de acero, en la cual es de interés conocer su dureza.

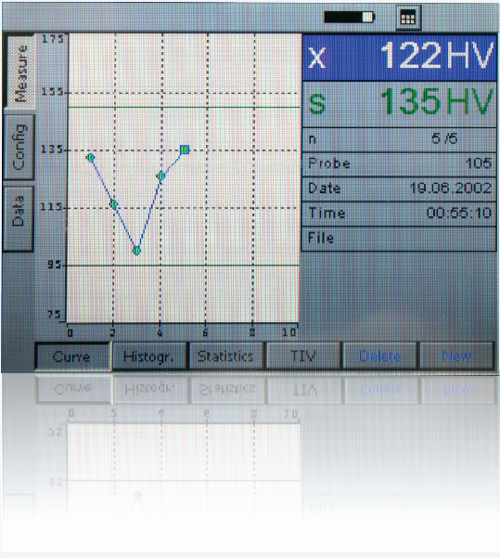

Terminada la toma de lecturas, el equipo no muestra diferentes ventanas con los resultados que sean de interés, presionando el botón de CURVE, se muestra una gráfica del comportamiento de cada una de las lecturas, así como los límites máximos y mínimos configurados en el equipo.

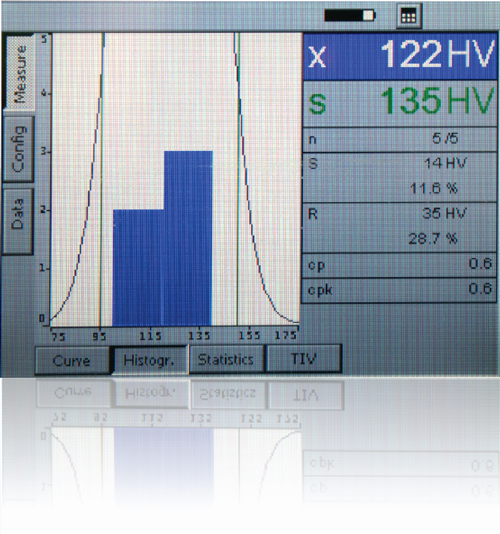

El equipo también es capaz de mostrarme un histograma de las lecturas, en la cual se puede apreciar, la frecuencia con la que se repitieron las lecturas, para ello se presiona el botón de HISTOGR.

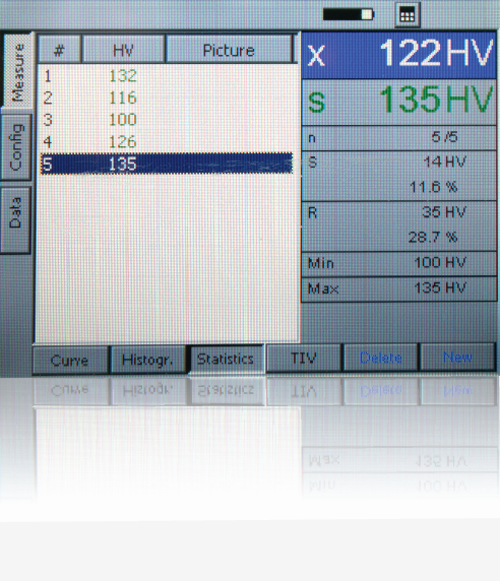

En la ventana de STATICS, el equipo nos muestra los resultados estadísticos más importantes, como lo son el promedio, la desviación estándar, el valor mínimo, el valor máximo, entre otros.
Conclusión:

se puede observar que el equipo medidor de dureza TIV de General Electric es una alternativa para la medición de dureza en espesores delgados como laminas, además de ser una aplicación sencilla debido a que no necesita un bloque de referencia.
