Métodos de medición en la Inspección Visual Remota

La variedad de equipos de Inspección Visual que actualmente existen, tienen una gran variedad de características que los hacen ventajosos en función de los boroscopios rígidos o flexibles que anteriormente se utilizaban.

Los modelos actuales pueden ser tan pequeños que llegan a pesar 1.7 kg y cuentan con las ventajas de tener sistemas de medición de defectos por diferentes métodos (Sombra, Estéreo), que sirven para determinar el grado de severidad de los mismos y tomar decisiones al momento.

Esta nueva generación de equipos trae consigo un cambio muy representativo con respecto a las fuentes de iluminación que cuentan con tecnologías LED, la cual permite tener hasta 3.7 veces más salida de luz y tienen un tiempo de vida de 50,000 hrs.

La capacidad de almacenar imágenes (Memorias internas o externas USB) de los defectos e incluso grabar un video, estas novedosas caracteristicas los hacen una herramienta primordial para la documentación de las inspecciones.

En esta practica se utilizará el equipo XLG3, con el que se realizará la inspección de una cabeza de un motor diesel, y localizado el defecto se medirá por el método de Sombra y posteriormente una medición por Estéreo. El equipo cuenta con memoria interna y entradas de USB para memorias externas o un grabador de DVD, donde se guarda el video de la inspección.

Medición por Sombra

Esta medición consiste en un lente con una línea marcada en el mismo, la cual es proyectada sobre el objeto obteniendo una imagen con una sombra lineal, ésta permitirá realizar las mediciones. En esta ocasión se realizará una medición de profundidad, que consiste en la deformación de la sombra por configuración del objeto de prueba, ésta debe quedar perpendicular a la discontinuidad.

Para comenzar la medición se debe congelar la imagen presionando la tecla ENTER, posteriormente se abre el menú por medio de la tecla MENU y se selecciona el parámetro MEDIR, donde el tipo de medición que se empleará será por SOMBRA, así mismo la medición es PROF (Profundidad), también see deberá seleccionar la punta para realizar este tipo de medición, la cual es WHT FWD.

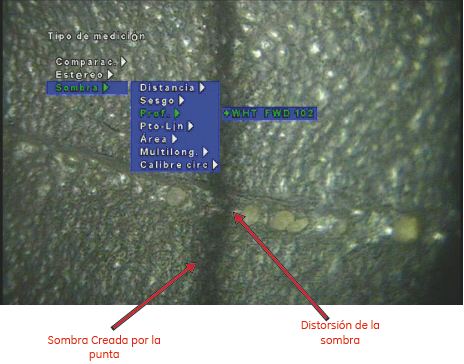

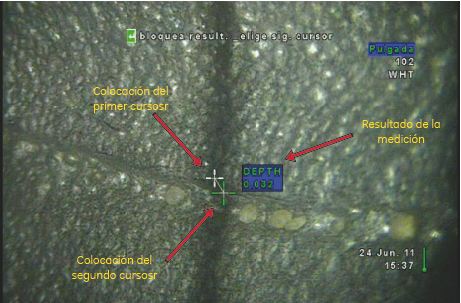

En pantalla se muestra un cursor en forma de cruz éste debe ser ubicado en el primer plano de la pieza y al centro de la sombra, es decir, en la parte más alta para confirmar la ubicación se presiona la tecla ENTER, después se muestra otro cursor, el cual se debe colocar en el centro de la sombra, en donde se observa la deformación de la sombra, aquí se presiona la tecla ENTER para confirmar, se muestra que el socabado tiene una profundidad de 0.032". Entre otros tipos de mediciones que se pueden realizar con esta punta son distancias, sesgos, áreas, multilongitudes, punto-línea y trazar circunferencias de un calibre determinado.

Medición por Estéreo

Esta medición se realiza a partir de la comparación de dos imágenes obtenidas simultáneamente por el equipo. Una característica importante en esta medición es centrar la zona de medición en ambas imágenes, debido a que si en alguna no aparece completa la zona de medición no se puede llevar a cabo la medición. Para iniciar con la medición es necesario congelar la imagen, se presiona ENTER y del MENU se selecciona el parámetro de MEDIR, aquí se seleccionará el tipo de medición por Estéreo, así como la opción de ÁREA, además se confirma la punta como BLK FWD.

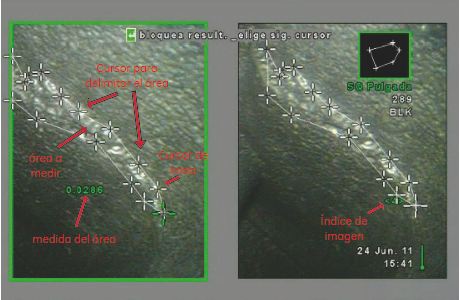

Una vez confirmados todos los parámetros la visualización en pantalla cambia y en la imagen del lado izquierdo aparece un cursor, el cual se puede manipular por medio del joystick para delimitar la zona de medición, es importante tomar en cuenta que mientras se ubica el cursor en la imagen izquierda, en la imagen derecha se posiciona otro cursor y el valor índice ideal debe ser por lo menos de 5 para tener buenas mediciones, para confirmar la ubicación de cada cursos se debe de oprimir la tecla ENTER.

Después de colocar todos los cursores necesarios (hasta un máximo de 30), se debe cerrar el área, para esto se oprime en 2 ocasiones la tecla ENTER, con la cual se mostrara la medición del área que en este caso fue de 0.0286" cuadradas. Para guardar las mediciones únicamente se presiona la tecla GUARDAR y se confirma con ENTER.

Conclusión:

Con el boroscopio XL G3 se pueden realizar las mediciones por los métodos de Sombra y Estéreo de una manera muy sencilla, y se pueden realizar mediciones de longitudes, áreas, profundidades y multi-longitudes, además de tener la ventaja de guardar fotografías y video.
