Medición de espesores en Nylamid

El Nylamid es un material plástico, con ciertas propiedades que ayudan a la industria mecánica como lo son:

• Resistencia al Desgaste
• Resistencia Térmica
• Resistencia Mecánica
• Resistencia Química
• Resistencia Dieléctrica
• Ligereza
• Rigidez

Es un gran atenuados del ultrasonido, debido a las propiedades del mismo, esta característica representa un factor importante en la medición de espesores en materiales de este tipo.

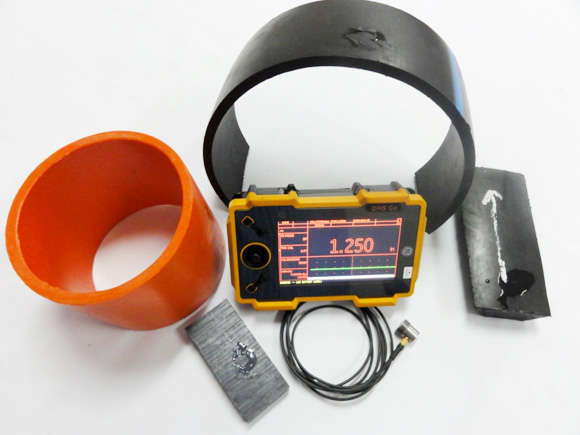

En este UltraTips utilizaremos el equipo DMS Go, este equipo cuenta con un pulsador cuadrado, la principal ventaja es que permite una mayor penetración en los materiales altamente atenuantes, como lo es el Nylamid; además utilizaremos el sensor 560-132 que es de un solo cristal con una frecuencia de 2.25MHz y un diámetro de 0.375", dicho equipo facilita la medición de espesores en este tipo de material.

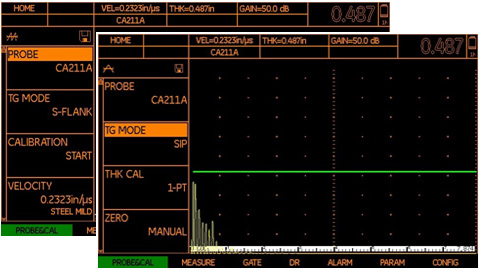

El primer paso es configurar el equipo con el transductor adecuado, en este caso se selecciona CA211A, en el parámetro de TG MODE se selecciona la opción de SIP, esta realiza la medición a partir del eco de entrada al primer eco que supere la compuerta A.

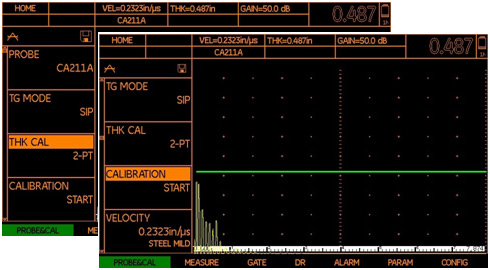

Seleccionamos el tipo de calibración a realizar en este caso será a 2 puntos e iniciamos la calibración colocando el cursor en el parámetro CALIBRATION y moviendo el joystick hacia la derecha.

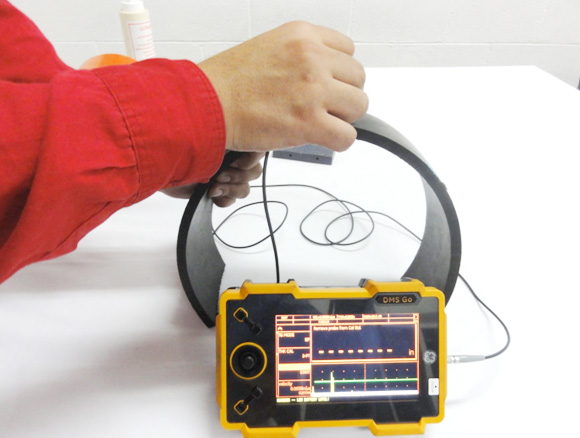

Se coloca el transductor en el espesor menor y posteriormente en el espesor mayor.

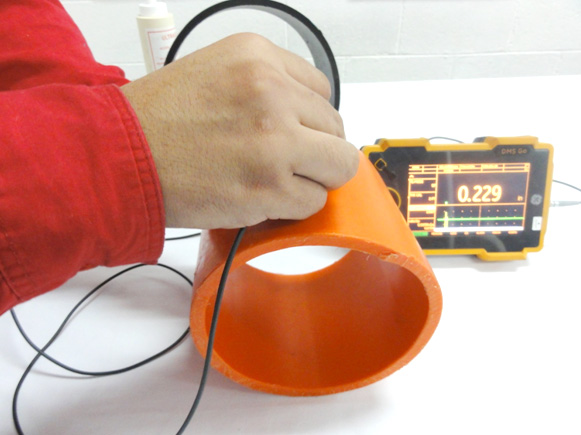

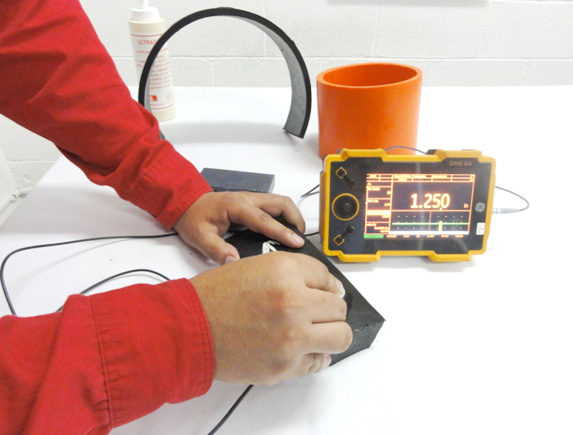

Terminado el ajuste del equipo podemos realizar las mediciones de espesor en este tipo de material. Como se observa el sensor que empleamos en esta ocasión nos da una señal muy limpia para la medición de espesores.
